专利号: 2021105156196
申请人: 吴树英
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

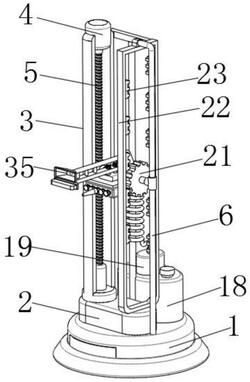

1.一种公共场所用室内消毒清理设备,包括扫地机器人本体(1)、固定连接于所述扫地机器人本体(1)顶部的底座(2),其特征在于:自动升降单元、自动消毒部和自动除尘单元,所述自动升降单元包括:固定连接在底座(2)顶部的电机支架(3),所述电机支架(3)的顶部固定连接有升降传动电机(4),所述升降传动电机(4)的输出端驱动连接有升降丝杆(5),所述升降丝杆(5)上螺接有升降螺纹套(7),所述扫地机器人本体(1)的顶部固定连接有稳定导杆(6),所述稳定导杆(6)上滑动套接有稳定滑套(8),所述升降螺纹套(7)与所述稳定滑套(8)之间安装有用于可自行循环转向、对墙壁和房间各个角落进行消毒清理的自动消毒部,所述自动消毒部与所述扫地机器人本体(1)、所述底座(2)相连接,所述自动消毒部包括固定连接于所述升降螺纹套(7)、所述稳定滑套(8)侧壁上的两个转向连接杆(9),两个所述转向连接杆(9)的相互靠近的一端转动连接有转向杆(10),所述转向杆(10)的侧壁上固定连接有分流箱固定杆(11),所述分流箱固定杆(11)的底部固定连接有分流箱固定板(12),所述分流箱固定板(12)的底部固定连接有消毒剂分流箱(13),所述扫地机器人本体(1)的顶部固定连接有消毒剂储存箱(18),所述消毒剂储存箱(18)的顶部固定连接有抽水泵(19),所述抽水泵(19)的输水端固定连接有输液管(20),所述输液管(20)的一端与所述消毒剂分流箱(13)的内部相连通,所述消毒剂分流箱(13)的侧壁上安装有消毒剂喷出单元,所述转向杆(10)上安装有循环转向单元,所述循环转向单元与所述底座(2)相连接,所述分流箱固定杆(11)的顶部安装有清理单元,所述循环转向单元包括固定套接于所述转向杆(10)上的循环转向齿轮(21),所述底座(2)的顶部固定连接有齿条固定架(22),所述齿条固定架(22)的两侧内壁上均固定连接有多个循环齿条(23),多个所述循环齿条(23)均与所述循环转向齿轮(21)相啮合,所述消毒剂喷出单元包括固定连接于所述消毒剂分流箱(13)侧壁上的多个分流螺纹管(14),其中一个所述分流螺纹管(14)上螺接有连接螺纹管(15),所述连接螺纹管(15)的一端固定连接有雾化喷嘴(16),其它多个所述分流螺纹管(14)上均螺接有封闭旋盖(17),所述清理单元包括设置于所述分流箱固定杆(11)顶部的清扫杆(29),所述清扫杆(29)的一端固定连接有清扫毛刷(30),位于两侧的多个所述循环齿条(23)相互交错分布且分别依次分布在所述循环转向齿轮(21)的两侧,所述齿条固定架(22)与所述电机支架(3)之间固定连接有稳定连接杆(24),所述稳定连接杆(24)的底部侧壁上固定连接有管道缠绕杆(25),所述管道缠绕杆(25)的底端固定连接在所述底座(2)的顶部,所述输液管(20)在所述管道缠绕杆(25)上呈螺旋状套接,所述分流箱固定杆(11)的顶部固定连接有多个固定底杆(26),所述固定底杆(26)的顶端固定连接有安装螺纹杆(27),所述清扫杆(29)的侧壁上开设有多个安装插孔,所述安装螺纹杆(27)的一端贯穿所述安装插孔并螺接有安装旋套(28),所述自动除尘单元包括:固定连接所述清扫杆(29)一端的聚尘箱(31),所述聚尘箱(31)的顶部固定连接有吸尘装置总成(32),所述清扫杆(29)的顶部固定连接有多个管道支撑杆(33),多个所述管道支撑杆(33)的顶端固定连接有吸尘管道(34),所述吸尘管道(34)的一端与所述吸尘装置总成(32)相连接,所述吸尘管道(34)的另一端固定连接有吸尘板(35)。
