专利号: 2021104237209
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

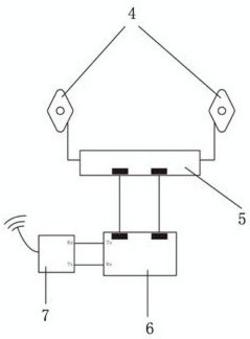

1.一种多房间音乐自动跟随切换系统,包括多个音响设备、传感设备和控制模块,其特征在于,所述音响设备包括音源模块(1)、蓝牙模块(2)及D类双声道功放模块(3),所述音源模块(1)连接蓝牙模块(2),所述D类双声道功放模块(3)连接音源模块(1);所述控制模块包括MCU控制板(6)和蓝牙信号控制模块(7),所述音响设备在每个房间配置一台,所述传感设备设置在进门处,所述传感设备连接MCU控制板(6),所述MCU控制板(6)连接蓝牙信号控制模块(7),所述蓝牙模块(2)和蓝牙信号控制模块(7)蓝牙连接;所述传感设备为红外传感器(4)和压敏传感器(5),红外传感器(4)安装在每个房间门上,压敏传感器(5)安装在每个房间进门口的地面上。

2.根据权利要求1所述的多房间音乐自动跟随切换系统,其特征在于,所述音源模块(1)可以是音响设备内置的,也可以是外接的。

3.根据权利要求1所述的多房间音乐自动跟随切换系统,其特征在于,所述传感设备为红外传感器(4),红外传感器(4)安装在每个房间门上。

4.根据权利要求1所述的多房间音乐自动跟随切换系统,其特征在于,所述传感设备为压敏传感器(5),压敏传感器(5)安装在每个房间进门口的地面上。

5.根据权利要求1所述的多房间音乐自动跟随切换系统,其特征在于,所述蓝牙信号控制模块(7)的芯片型号为HC—05。

6.根据权利要求1所述的多房间音乐自动跟随切换系统,其特征在于,所述MCU控制板(6)采用的芯片型号为MK60DN512ZVLQ10。

7.一种利用如权利要求1‑6任一项所述的多房间音乐自动跟随切换系统进行多房间音乐自动跟随方法,其特征在于,包括如下步骤:步骤一:当人在第一房间内时,第一房间内的第一音响连接第一音响的音源模块(1),第一音响内的D类双声道功放模块(3)将第一音响的音源模块(1)的音乐放大输出,人在第一房间开始享受歌曲A;

步骤二:当人从第一房间走向第二房间时,经过装在第二房间进门口的传感设备,传感设备接收到信号,传送人进入房间的信息给控制模块;

步骤三:MCU控制板(6)通过蓝牙信号控制模块(7)向第二房间内的第二音响发送AT指令;

步骤四:第二房间内的第二音响收到AT指令后通过蓝牙信号连接第一音响的音源模块(1)继续播放歌曲A,第一房间内的第一音响断开连接。

8.一种利用如权利要求1‑6任一项所述的多房间音乐自动跟随切换系统进行多房间音乐自动切换方法,其特征在于,包括如下步骤:步骤一:当人在第一个房间内时,第一房间内的第一音响连接第一音响的音源模块(1),第一音响内的D类双声道功放模块(3)将第一音响的音源模块(1)的音乐放大输出,人在第一房间开始享受歌曲A;

步骤二:当人从第一房间走向第二房间时,经过装在第二房间进门口的传感设备,传感设备接收到信号,传送人进入房间的信息给控制模块;

步骤三:MCU控制板(6)通过蓝牙信号控制模块(7)向第二房间内的第二音响发送AT指令,同时发送切换歌曲指令,将歌曲A切换到歌曲B;

步骤四:第二房间内的第二音响收到指令后通过蓝牙信号连接第一音响的音源模块(1)播放歌曲B,第一房间的第一音响断开连接,歌曲A暂停播放;

步骤五:当人走回第一房间时,第二房间内的第二音响断开连接,歌曲B暂停播放,第一房间的第一音响通过蓝牙信号连接第一音响的音源模块(1),歌曲A继续播放。

9.根据权利要求8所述的多房间音乐自动跟随切换系统,其特征在于,步骤四为:第二房间内的第二音响收到指令后通过蓝牙信号连接第二音响的音源模块(1)播放歌曲B,第一房间的第一音响断开连接,歌曲A暂停。
