专利号: 2021104087216
申请人: 大庆双宝源玻璃制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-11-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

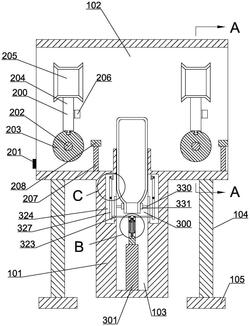

1.一种玻璃瓶拉丝缺陷修复机器,包括T形的机体(101),所述机体(101)中开设有左右开口的夹取腔(102),所述夹取腔(102)下侧壁连通设置有修复腔(103),所述机体(101)下侧面左右对称固定连接有两个支撑腿(104),每个所述支撑腿(104)下端面固定连接有支撑板(105),其特征在于:所述夹取腔(102)中设置有两个夹取瓶子的夹取装置(200),所述修复腔(103)中设置有对缺陷进行修复的修复装置(300),所述修复装置(300)位于两个所述夹取装置(200)之间;

所述机体(101)的左侧面固定连接有感应器(201),所述感应器(201)能够检测出有拉丝缺陷的瓶子;

所述夹取装置(200)包括固定连接在所述夹取腔(102)后侧壁的夹取电机(211),所述夹取电机(211)的前侧输出端固定连接有转动轴(202),所述转动轴(202)上套设有第一转动盘(203),所述第一转动盘(203)中前后对称开设有两个开口向上的第一滑槽(209),所述第一滑槽(209)中滑动连接有第一滑块(210),每个所述第一滑块(210)上侧面固定连接有第一连杆(204),每个所述第一连杆(204)右侧面固定连接有第一抵接块(206),所述第一抵接块(206)靠近所述机体(101)水平中心线的一侧面为斜面,两个所述第一连杆(204)之间连接有第一弹簧(212),每个所述第一连杆(204)上端固定连接有弧形的夹取弧板(205),两个所述夹取弧板(205)能够将瓶子夹起,所述夹取腔(102)的下侧壁固定连接有第二连杆(207),所述第二连杆(207)的上端固定连接有第二抵接块(208),所述第二抵接块(208)上侧面为斜面,所述第二抵接块(208)与所述第一抵接块(206)抵接时,所述第二抵接块(208)能够带动两个所述第一抵接块(206)向远离所述机体(101)水平中心线的方向移动;

左侧所述夹取装置(200)中的所述夹取电机(211)与所述感应器(201)电联,所述感应器(201)能够控制所述夹取电机(211)启动,通过所述第一抵接块(206)与所述夹取弧板(205)的设置,使得当所述感应器(201)检测到有拉丝缺陷的玻璃瓶时,所述夹取弧板(205)能够将玻璃瓶加入机器内部,进行修复工作;

所述修复装置(300)包括左右对称固定连接在所述修复腔(103)左右侧壁的第三连杆(330),两个所述第三连杆(330)相对的一端固定连接有圆形的限位环(331),所述限位环(331)能够限制玻璃瓶的下落高度;

所述修复装置(300)包括固定连接在所述修复腔(103)下侧壁的电推杆(301),所述电推杆(301)上侧输出端固定连接有固定块(302),所述固定块(302)中开设有开口向上的电机槽(303),所述电机槽(303)中固定安装有修复电机(304),所述修复电机(304)上侧输出端固定连接有动力轴(313);

所述修复装置(300)还包括转动连接在所述固定块(302)上侧面的升降块(305),所述升降块(305)上端倒有圆角,所述升降块(305)中开设有圆柱状的升降腔(312),所述动力轴(313)向上延伸进入到所述升降腔(312)中,所述升降腔(312)后侧壁开设有自左下向右上倾斜的弧形的动力轴(313),所述动力轴(313)上端圆周侧面固定连接有滑动销,所述滑动销在弧形槽(316)中滑动连接,所述动力轴(313)上端转动连接有第二转动盘(314),所述第二转动盘(314)圆周侧面左右对称固定连接有两个齿条(315),所述升降块(305)中左右对称开设有两个开口向外的收纳槽(306),所述收纳槽(306)上部与所述升降腔(312)连通,每个所述收纳槽(306)前后侧壁之间转动连接有旋转轴(307),每个所述旋转轴(307)上套设有齿轮(308),所述齿轮(308)与所述齿条(315)啮合,每个所述旋转轴(307)上套设有第四连杆(309),每个所述第四连杆(309)下端固定连接有对玻璃瓶进行打磨抛光的打磨块(310),每个所述收纳槽(306)上部前后侧壁之间固定连接有对所述第四连杆(309)进行限位的限位块(311);

所述修复装置(300)还包括开设在所述升降块(305)中开口向上的第二滑槽(317),所述第二滑槽(317)中滑动连接有上端为半球状的顶块(321),所述顶块(321)的下侧面与所述第二滑槽(317)的下侧壁之间连接有第二弹簧(319),所述顶块(321)下侧面固定连接有第一触发块(320),所述第二滑槽(317)下侧壁固定连接有第二触发块(318),所述第一触发块(320)能够与所述第二触发块(318)抵接,所述第二触发块(318)与所述修复电机(304)、所述电推杆(301)电联;

所述修复装置(300)还包括左右对称开设在所述机体(101)中的两个联动腔(324),所述联动腔(324)上部与所述修复腔(103)连通,每个所述联动腔(324)前后侧壁之间转动连接有翻转轴(325),每个所述翻转轴(325)上套设有翻转杆(327),每个所述翻转杆(327)后侧面与所述联动腔(324)后侧壁之间连接有扭簧(326),每个所述翻转杆(327)上端铰接有夹紧弧板(328),两个所述夹紧弧板(328)能够将玻璃瓶夹住;所述修复腔(103)的左右侧壁分别滑动连接有第五连杆(323),每个所述第五连杆(323)延伸进入到同侧的所述联动腔(324)中,两个所述第五连杆(323)的相对一端分别固定连接有第三抵接块(322),所述第三抵接块(322)下侧面为斜面,所述第三抵接块(322)能够与所述升降块(305)上端抵接,当所述升降块(305)向上移动时能够带动两个所述第三抵接块(322)向远离所述机体(101)竖直中心线的方向移动,每个所述第五连杆(323)与同侧的所述翻转杆(327)下端抵接。
