专利号: 2021103985414
申请人: 孟宪涛
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

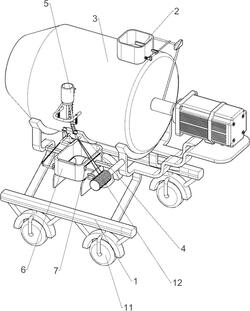

1.一种种植类稀土搅拌浇撒设备,其特征在于,包括有:支架(1)和车轮组件(11),支架(1)底部设有车轮组件(11);

推杆(12),支架(1)上一侧设有推杆(12);

搅拌机构(3),支架(1)上设有搅拌机构(3);

下料机构(2),搅拌机构(3)上一侧设有下料机构(2);

挡料机构(4),搅拌机构(3)上一侧设有挡料机构(4)。

2.根据权利要求1所述的一种种植类稀土搅拌浇撒设备,其特征在于,下料机构(2)包括有:

下料框(21),搅拌机构(3)上一侧设有下料框(21);

第一转杆(23),下料框(21)上一侧转动式设有第一转杆(23);

第一卡环(24),第一转杆(23)上设有第一卡环(24);

扭力弹簧(25),第一卡环(24)与下料框(21)之间绕有扭力弹簧(25),扭力弹簧(25)套装在第一转杆(23)上;

第一连接块(22),第一转杆(23)上一侧设有第一连接块(22);

第一挡块(26),第一转杆(23)上一侧设有第一挡块(26);

第一连接环(27),下料框(21)上一侧设有第一连接环(27);

第一顶块(28),第一连接环(27)上滑动式设有第一顶块(28),第一顶块(28)与第一连接块(22)之间相互配合;

第一斜块(29),第一顶块(28)前端设有第一斜块(29);

推料组件(210),第一顶块(28)后侧设有推料组件(210),推料组件(210)与下料框(21)之间滑动式连接。

3.根据权利要求2所述的一种种植类稀土搅拌浇撒设备,其特征在于,搅拌机构(3)包括有:

搅拌框(31),支架(1)上设有搅拌框(31),搅拌框(31)与下料框(21)连接;

搅拌刀(32),搅拌框(31)上转动式设有搅拌刀(32);

电机(35),支架(1)上一侧设有电机(35);

第二连接杆(37),电机(35)输出轴上连接有第二连接杆(37),第二连接杆(37)与搅拌刀(32)之间连接,第二连接杆(37)与搅拌框(31)之间转动式连接;

第一连接杆(33),第二连接杆(37)上设有第一连接杆(33);

第二斜块(34),第一连接杆(33)上设有第二斜块(34),第二斜块(34)与第一斜块(29)之间相互配合,搅拌框(31)上一侧开有通孔(36)。

4.根据权利要求3所述的一种种植类稀土搅拌浇撒设备,其特征在于,挡料机构(4)包括有:

第二连接块(41),搅拌框(31)上一侧设有第二连接块(41);

第三连接杆(42),第二连接块(41)上设有第三连接杆(42);

第二挡块(44),第三连接杆(42)上滑动式设有第二挡块(44);

第一弹簧(43),第二挡块(44)与第二连接块(41)之间连接有第一弹簧(43),第一弹簧(43)套装在第三连接杆(42)上;

把手(45),第二挡块(44)上设有把手(45);

第四连接杆(46),把手(45)上对称设有第四连接杆(46);

第二顶块(47),第四连接杆(46)上均设有第二顶块(47)。

5.根据权利要求4所述的一种种植类稀土搅拌浇撒设备,其特征在于,还包括有加湿机构(5),加湿机构(5)包括有:第五连接杆(54),搅拌框(31)上一侧设有第五连接杆(54);

支撑架(52),第五连接杆(54)上设有支撑架(52);

储水桶(51),支撑架(52)上设有储水桶(51);

水管(53),储水桶(51)上设有水管(53);

锥形活塞(55),水管(53)底部滑动式设有锥形活塞(55);

第六连接杆(57),第五连接杆(54)上滑动式设有第六连接杆(57),第六连接杆(57)与锥形活塞(55)相互配合;

第二弹簧(56),第六连接杆(57)与第五连接杆(54)之间对称连接有第二弹簧(56)。

6.根据权利要求5所述的一种种植类稀土搅拌浇撒设备,其特征在于,还包括有装料机构(6),装料机构(6)包括有:第三连接块(61),支架(1)上一侧对称设有第三连接块(61);

装料框(62),第三连接块(61)之间设有装料框(62);

接水挡块(63),装料框(62)上一侧设有接水挡块(63);

挡板组件(64),装料框(62)上一侧对称转动式设有挡板组件(64);

第二连接环(65),装料框(62)上一侧对称设有第二连接环(65);

顶柱(66),第二连接环(65)上均滑动式设有顶柱(66),顶柱(66)与挡板组件(64)之间相互配合;

第三连接环(67),顶柱(66)上一侧均设有第三连接环(67);

缰绳(68),第三连接环(67)与把手(45)之间均连接有缰绳(68)。

7.根据权利要求6所述的一种种植类稀土搅拌浇撒设备,其特征在于,还包括有均匀机构(7),均匀机构(7)包括有:第七连接杆(72),装料框(62)上一侧设有第七连接杆(72);

滑块(73),第七连接杆(72)上滑动式设有滑块(73);

第三弹簧(71),滑块(73)与装料框(62)之间连接有第三弹簧(71),第三弹簧(71)套装在第七连接杆(72)上;

手柄滑杆(74),滑块(73)上一侧设有手柄滑杆(74);

毛刷(75),滑块(73)上一侧设有毛刷(75)。

8.根据权利要求3所述的一种种植类稀土搅拌浇撒设备,其特征在于,电机(35)是通过螺栓焊接。
