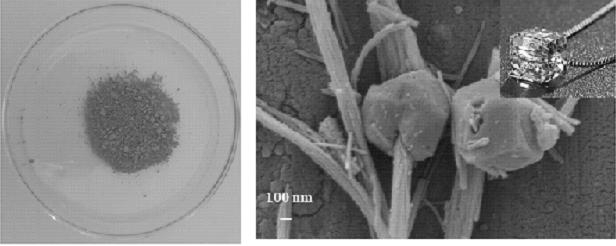

1.一种羟基磷灰石纳米线结合钴MOFs串珠状催化剂的制备方法，其特征在于：首先制备钴离子分散液和配体溶液；然后将羟基磷灰石纳米线加入到所述钴离子分散液中，超声分散20 40 min，形成均一的粉色悬浮溶液；其次以100 1600 r/min的磁力搅拌速度下，在~ ~所述粉色悬浮溶液中逐滴加入所述配体溶液，继续搅拌10 15 h后，得到紫色悬浮体系，该~紫色悬浮体系经室温静置3 5 h后，于7500 8500 r/min离心分离5 15 min，得到紫色产物；

~ ~ ~

最后，所述紫色产物经醇水混合液进行洗涤4 8次，于50 80℃真空干燥至恒重即得；所述钴~ ~离子分散液中的钴盐与所述羟基磷灰石纳米线的质量比为1：0.5 1：5；所述配体溶液中的~配体与所述羟基磷灰石纳米线的质量比为1：0.5 1：3；所述钴离子分散液是指将钴盐均匀~分散于醇水混合液中，形成10~70 g/L的溶液；所述钴盐是指Co(NO3)2•6H2O、CoSO4•7H2O或CoCl2•6H2O中的一种；所述配体溶液是指将配体均匀分散于醇水混合液中，形成10~100 g/L的溶液；所述配体是指2‑甲基咪唑、1,2‑二甲基咪唑或苯并咪唑中的一种；

所述羟基磷灰石纳米线按下述方法制得：

⑴将5 30 mL醇‑水‑油酸混合溶液放置在冰水浴中，在磁力搅拌速度为100 1700 r/~ ~min的条件下，缓慢滴加5 50 mL浓度为1.20 mol/L的NaOH溶液，10 45 min内滴加完毕，得~ ~到白色的前驱体溶液；

⑵依次将1 40 mL浓度为0.20 mol/L的钙盐溶液和1 40 mL浓度为0.40 mol/L的磷酸~ ~盐溶液均匀分散于所述前驱体溶液中，得到淡黄色粘稠溶液；

⑶将所述淡黄色粘稠溶液转入到水热反应釜中，静置0.5 3 h，然后放置在均相水热反~应器中，升温到120 200℃后，持续反应16 26 h；待反应釜冷却至室温后，得到反应物；

~ ~

⑷所述反应物于7500 8500 r/min离心分离5 15 min后用醇水混合溶液洗涤4 8次，最~ ~ ~后于50 80℃真空干燥12 36 h，即得长径比为23：1的白色固体粉末状羟基磷灰石纳米线。

~ ~

2.如权利要求1所述的一种羟基磷灰石纳米线结合钴MOFs串珠状催化剂的制备方法，其特征在于：所述醇水混合液是指将醇与水按20：1 5：1的体积比混合均匀所得的溶液；所~述醇指甲醇、乙醇、丙醇中的一种或两种。

3.如权利要求1所述的一种羟基磷灰石纳米线结合钴MOFs串珠状催化剂的制备方法，其特征在于：所述步骤⑴中醇‑水‑油酸混合溶液是指将醇、水、油酸按0.5：1：1 1：10：10的~体积比混合均匀的溶液。

4.如权利要求1所述的一种羟基磷灰石纳米线结合钴MOFs串珠状催化剂的制备方法，其特征在于：所述步骤⑵中钙盐溶液是指CaCl2溶液、Ca(NO3)2溶液或者Ca(HCO3)2溶液中的一种。

5.如权利要求1所述的一种羟基磷灰石纳米线结合钴MOFs串珠状催化剂的制备方法，其特征在于：所述步骤⑵中磷酸盐溶液指NaH2PO4溶液、KH2PO4溶液、K2HPO4溶液或Na2HPO4溶液中的一种。

6.如权利要求1所述的一种羟基磷灰石纳米线结合钴MOFs串珠状催化剂的制备方法，其特征在于：所述步骤⑷中醇水混合溶液是指将醇与水按1：1 10：1的体积比混合均匀所得~的溶液。

7.如权利要求3或6所述的一种羟基磷灰石纳米线结合钴MOFs串珠状催化剂的制备方法，其特征在于：所述醇指甲醇、乙醇、丙醇中的一种或两种。
