1.一种偏心回转定位工具，是由主筒体(1)、传动轴(2)、定位套(3)、定位芯筒(4)、防掉帽(5)、法兰端盖(6)、密封盖(7)、弹簧(8)、活塞杆(9)、紧定螺钉(10)和偏心钻头(11)构成；

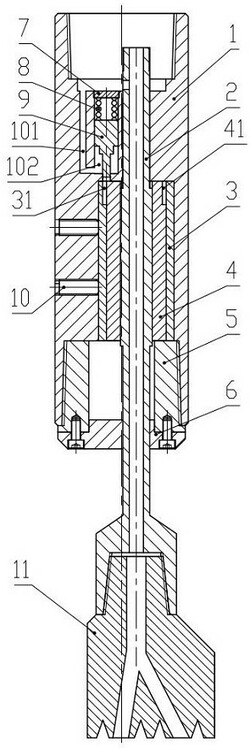

其特征是：主筒体(1)上端连接随钻扩眼工具的外壳，传动轴(2)上端连接随钻扩眼工具的偏心输出轴，传动轴(2)下端和偏心钻头(11)上端丝扣连接；主筒体(1)内腔设置一偏心台阶孔，主筒体(1)外圆中部设置有两个螺纹孔连通偏心台阶孔下部，主筒体(1)内腔上部设置有活塞腔(102)，活塞腔(102)底部和偏心台阶孔中部台阶面设置有通孔连通，主筒体(1)内腔上部设置有高压流道(101)连通主筒体(1)内腔上端面和活塞腔(102)下部，活塞腔(102)上部设置有排液孔连通主筒体(1)外圆；传动轴(2)外圆中部设置为外六方，传动轴(2)上部设置有通孔连通内外腔空间；定位芯筒(4)内腔设置为内六方，定位芯筒(4)外圆上部设置有外半圆槽(41)；定位套(3)内腔上部设置有内半圆槽(31)；定位芯筒(4)内腔内六方套在传动轴(2)外圆中部外六方上，定位套(3)套在定位芯筒(4)内腔，定位芯筒(4)外圆上部的外半圆槽(41)和定位套(3)内腔上部的内半圆槽(31)中心轴重合可以形成圆形空槽；传动轴(2)置入主筒体(1)的偏心台阶孔内，定位套(3)和定位芯筒(4)置入主筒体(1)偏心台阶孔下部；活塞杆(9)置入主筒体(1)内腔上部的活塞腔(102)，活塞杆(9)下部台阶轴插入活塞腔(102)底部和偏心台阶孔中部台阶面连通的通孔内；弹簧(8)置入主筒体(1)内腔上部的活塞腔(102)内，弹簧(8)压紧活塞杆(9)上端面；密封盖(7)和主筒体(1)内腔上部的活塞腔(102)上端孔口丝扣连接；定位套(3)内腔上部的内半圆槽(31)和活塞杆(9)下端台阶轴对正，两个紧定螺钉(10)安装在主筒体(1)外圆中部的两个螺纹孔内，紧定螺钉(10)顶紧定位套(3)；防掉帽(5)和主筒体(1)下端丝扣连接；法兰端盖(6)设置有偏心孔，法兰端盖(6)和防掉帽(5)采用法兰连接，传动轴(2)穿过法兰端盖(6)偏心孔；开泵钻井，高压钻井液从传动轴(2)上部通孔进入主筒体(1)内腔上部的高压流道(101)，高压钻井液推动活塞杆(9)轴向上移，并脱离定位芯筒(4)外圆上的外半圆槽(41)和定位套(3)内腔上部的内半圆槽(31)形成的圆形空槽；传动轴(2)在上部井下动力马达作用下旋转驱动偏心钻头(11)自转；方转盘驱动钻柱旋转，带动偏心钻头(11)公转，进行随钻扩眼作业；完成随钻扩眼后，上提本偏心回转定位工具，降低钻井液流量，活塞杆(9)底部受到的钻井液压力降低，活塞杆(9)轴向下移，顶住定位套(3)和定位芯筒(4)上端面；定位芯筒(4)外圆上部的外半圆槽(41)转动至定位套(3)内腔上部内半圆槽(31)中心轴重合时，活塞杆(9)下部台阶轴插入定位芯筒(4)外圆上的外半圆槽(41)和定位套(3)内腔上部的内半圆槽(31)形成的圆形空槽内，定位芯筒(4)停止转动，进而传动轴(2)和偏心钻头(11)停止转动，偏心钻头(11)的中心轴线和主筒体(1)的中心轴线对正，此时继续上提钻柱，起钻本偏心回转定位工具。

2.根据权利要求1所述的偏心回转定位工具，其特征是：所述活塞杆(9)下部台阶轴插入定位芯筒(4)外圆上的外半圆槽(41)和定位套(3)内腔上部的内半圆槽(31)形成的圆形空槽内；偏心钻头(11)的中心轴线和主筒体(1)的中心轴线对正；偏心钻头(11)和传动轴(2)的旋转角度采用垫片调节。
