1.一种锐钛矿相二氧化钛光催化剂在光催化氧化木糖生成木糖酸中的应用，其特点在于，所述锐钛矿相二氧化钛光催化剂的制备方法，包括如下步骤：(1)将凝胶物质前驱体溶解于水中形成凝胶溶液；

其中，凝胶物质前驱体与水的比例为每100mL水中溶解1.0～4.0g凝胶物质前驱体；

(2)在搅拌条件下，向步骤(1)得到的溶液中滴加钛前体，混合均匀；

其中，钛前体与水的比例为每100mL水加入1～5mL钛前体；

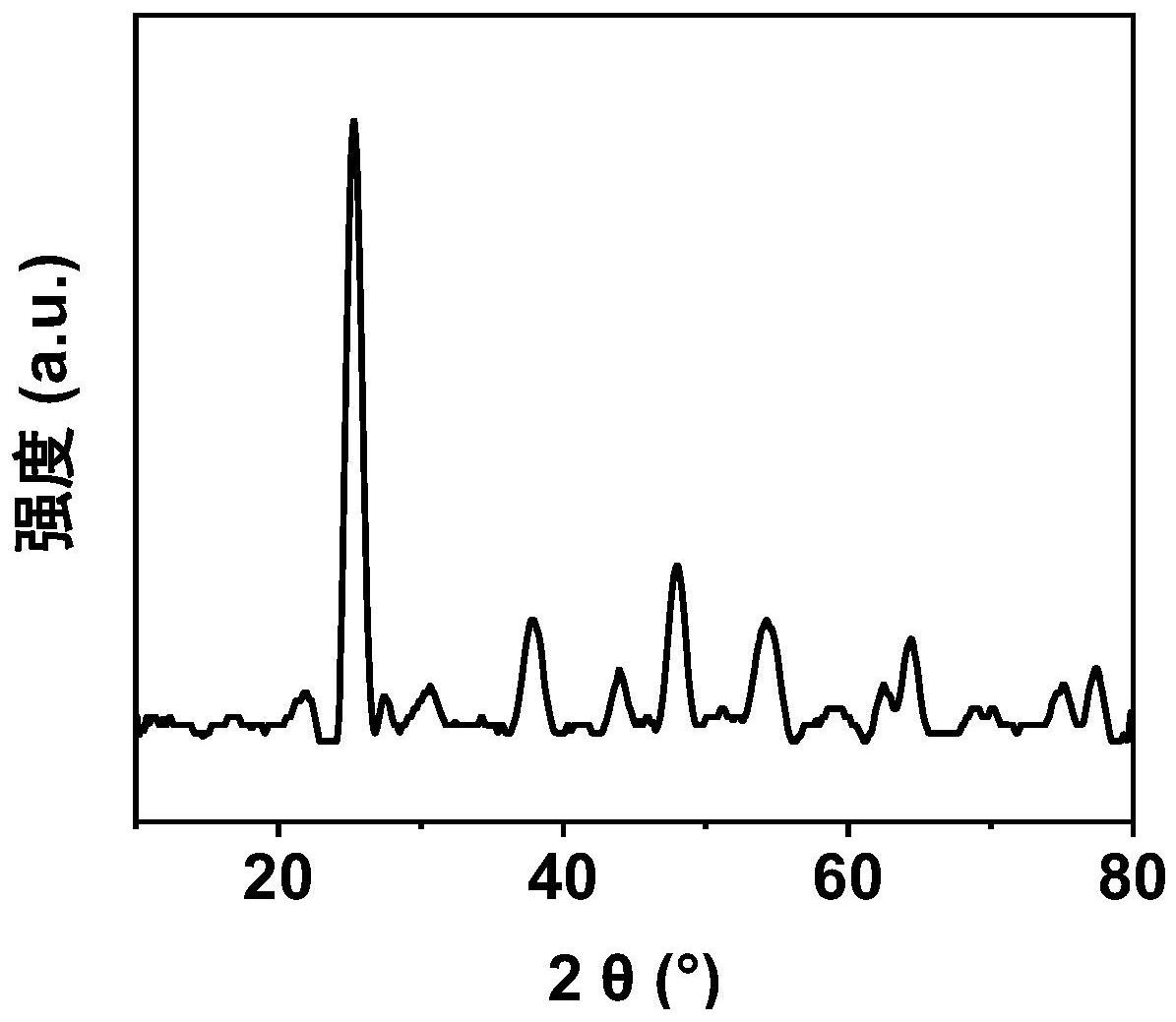

(3)将步骤(2)中得到的混合物先冷冻凝固后再进行冻干，之后在氮气中煅烧，得到锐钛矿相二氧化钛催化剂；

步骤(1)中，所述凝胶物质前驱体为羧甲基纤维素钠或壳聚糖；

步骤(2)中，所述钛前体为钛酸四丁酯、四氯化钛或碳化钛；

步骤(3)中，所述煅烧温度为400.0～850.0℃，所述煅烧时间为1.0～3.0h。

2.根据权利要求1所述的应用，其特征在于，步骤(2)中，所述煅烧之后还需进行研磨。

3.根据权利要求1所述的应用，其特征在于，步骤(3)中，将步骤(2)中得到的混合物先使用液氮冷冻凝固后再使用冻干机进行冻干。

4.根据权利要求1或3所述的应用，其特征在于，所述冻干温度为‑70～‑40℃，所述冻干时间为20.0～36.0h。

5.根据权利要求1所述的应用，其特征在于，将所述锐钛矿相二氧化钛光催化剂、木糖和碱性溶液混合均匀，在20.0～70.0℃下光催化反应30.0～180.0min。

6.根据权利要求5所述的应用，其特征在于，所述碱性溶液为水溶性碱溶液；所述碱性溶液的浓度为0.1～3.0mol/L。

7.根据权利要求5所述的应用，其特征在于，所述木糖、碱性溶液、催化剂的比例为0.04～0.1g：4.0～10.0mL：5.0～30.0mg。
