专利号: 2021103185921
申请人: 浙江交通职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2025-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

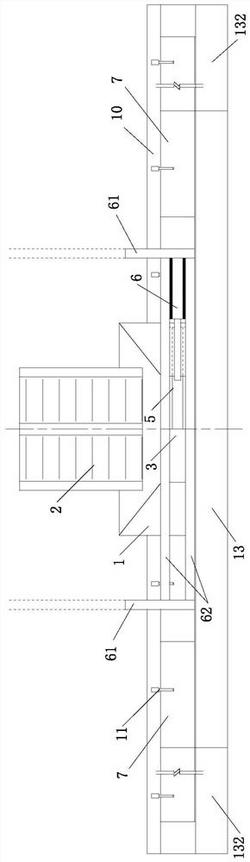

1.一种路面摊铺机泵送分料器,其特征在于:该分料器包括设置于摊铺机后料斗(1)下方且水平布置以承接后料斗所释放路面混合料的半圆钢管(3)、可沿着半圆钢管轴向移动以泵送路面混合料的活塞(5)、驱动活塞的第一液压油缸(6)、同轴串接连通在半圆钢管的轴向两端且各设有沿母线伸展的开口以用于输送路面混合料的若干节开口钢管(7)。

2.根据权利要求1所述的路面摊铺机泵送分料器,其特征在于:所述半圆钢管开设有沿母线伸展的长槽,长槽所占的圆心角小于180度,其余部分为钢管的管壁;长槽的槽口向上,用于承接后料斗释放的路面混合料;半圆钢管通过支撑钢板托架(4)连接固定在路面摊铺机熨平板前挡板上。

3.根据权利要求2所述的路面摊铺机泵送分料器,其特征在于:所述活塞的外径与半圆钢管的内径相适合;所述第一液压油缸与活塞平行布置,位于后料斗上方,第一液压油缸通过连杆驱动活塞。

4.根据权利要求3所述的路面摊铺机泵送分料器,其特征在于:所述第一液压油缸固定于摊铺机机架的延伸骨架上。

5.根据权利要求4所述的路面摊铺机泵送分料器,其特征在于:所述开口开设在开口钢管圆周面的下部,长度与开口钢管轴向长度相适合,所对应的圆心角为60°;开口钢管通过支撑钢板托架连接固定在路面摊铺机熨平板前挡板上。

6.根据权利要求5所述的路面摊铺机泵送分料器,其特征在于:每节开口钢管的外圆周面上设有启闭开口用的开口阀门(12);该开口阀门具有与开口钢管相适应的弧面,长度与开口钢管轴向长度相适合;所述开口的长度方向两侧分别设置有沿开口钢管圆周方向布置的环形滑槽;开口阀门的长度方向两端分别插入所述的环形滑槽中且可沿着环形滑槽滑动,安装在开口钢管外圆周面上的第二阀门液压油缸(17)驱动所述的开口钢管。

7.根据权利要求6所述的路面摊铺机泵送分料器,其特征在于:所述开口钢管上还设有监测料位高度的超声波料位器(11),并设有接通该超声波料位器与第二阀门液压油缸的控制器,以平衡调节各节开口钢管所对应的摊铺箱料位。

8.根据权利要求7所述的路面摊铺机泵送分料器,其特征在于:两个供料量调节阀门(31)以及驱动供料量调节阀门的两个第三液压油缸(32)对称布置在后料斗左右两侧;所述供料量调节阀门贴合半圆钢管外壁上且可沿半圆钢管轴向滑动,后料斗侧面割制有与该调节阀门横截面相适合的缝隙,调节阀门通过缝隙从外侧伸入料斗内并且罩于半圆钢管上方。

9.根据权利要求8所述的路面摊铺机泵送分料器,其特征在于:所述开口钢管每段长度设置1000mm、750mm、500mm、250mm规格,以满足不同路面摊铺宽度要求;开口钢管一节一节依序串接,直到摊铺宽度。

10.根据权利要求9所述的路面摊铺机泵送分料器,其特征在于:所述支撑钢板托架位于熨平板(13)的前挡板(131)上方。
