专利号: 2021102691254
申请人: 东莞市科邦新材料科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

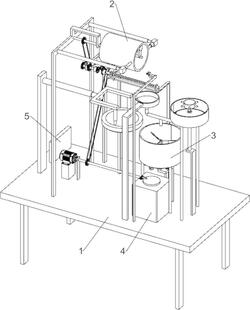

1.一种圆周夹覆式胶水色膏混合装置,包括底架和控制屏,其特征在于:还包括有混合组件、搅拌组件和除气泡组件;底架与混合组件相连接;底架与搅拌组件相连接;底架与除气泡组件相连接;底架与控制屏相连接;混合组件与搅拌组件相连接;

混合组件包括有第一传动轮、第二传动轮、第一传动杆、第三传动轮、第四传动轮、第二传动杆、第五传动轮、第六传动轮、第三传动杆、第一联动块、第一研磨杆、第一研磨筒、第一电动转轴、第二联动块、第一电动推杆、第一收纳盒、第二电动推杆、第一喷头组、第一水管、第二收纳盒、第四传动杆、第一锥齿轮、第二锥齿轮、第三电动推杆、第三锥齿轮、第一丝杆、第一滑块、第一导轨块、第四电动推杆、第三联动块、第二电动转轴、第一限位块、第一自动喷剂仓、第三电动转轴、第一联动杆和第二研磨杆;第一传动轮通过皮带与第二传动轮进行传动连接;第一传动轮内部与搅拌组件相连接;第二传动轮内部与第一传动杆进行固接;第一传动杆外表面与第三传动轮进行固接;第一传动杆外表面与底架进行转动连接;第三传动轮通过皮带与第四传动轮进行传动连接;第四传动轮内部与第二传动杆进行固接;第二传动杆外表面与第五传动轮进行固接;第二传动杆与第四传动杆进行固接;第二传动杆外表面与底架进行转动连接;第五传动轮通过皮带与第六传动轮进行传动连接;第六传动轮内部与第三传动杆进行固接;第三传动杆与第一联动块进行固接;第三传动杆与底架进行转动连接;第一联动块与第一研磨杆进行固接;第一研磨杆外侧设置有第一研磨筒;第一研磨筒与第一电动转轴进行固接;第一电动转轴与第二联动块进行固接;第二联动块与第一电动推杆进行固接;第一电动推杆侧边设置有第一收纳盒;第一电动推杆与底架进行固接;

第一收纳盒内部与第二电动推杆进行固接;第一收纳盒与第一水管进行固接;第一收纳盒与底架进行固接;第二电动推杆与第一喷头组进行固接;第二电动推杆与底架进行固接;第一水管与第二收纳盒进行固接;第二收纳盒与底架进行固接;第四传动杆外表面与第一锥齿轮进行固接;第一锥齿轮侧边设置有第二锥齿轮;第二锥齿轮内部与第三电动推杆进行固接;第二锥齿轮侧边设置有第三锥齿轮;第三电动推杆与底架进行固接;第三锥齿轮内部与第一丝杆进行固接;第一丝杆外表面与第一滑块进行旋接;第一丝杆外表面与第一导轨块进行转动连接;第一滑块内部与第一导轨块进行滑动连接;第一滑块与第四电动推杆进行固接;第一导轨块与底架进行固接;第四电动推杆与第三联动块进行固接;第三联动块与第二电动转轴进行固接;第二电动转轴与第一限位块进行固接;第一限位块侧边设置有第一自动喷剂仓;第一自动喷剂仓与第三电动转轴进行固接;第一自动喷剂仓与底架进行固接;第三电动转轴与第一联动杆进行固接;第一联动杆与第二研磨杆进行固接;

搅拌组件包括有第一电机、第五传动杆、第四锥齿轮、第五锥齿轮、第六传动杆、第一直齿轮、第二直齿轮、第七传动杆、第一传动盘、第一搅拌叶、第三直齿轮、第八传动杆、第四直齿轮、第一套杆、第二传动盘、第二搅拌叶、第三收纳盒和第一电动开关;第一电机输出端与第五传动杆进行固接;第一电机与底架进行固接;第五传动杆与第四锥齿轮进行固接;第五传动杆外表面与第一传动轮进行固接;第五传动杆外表面与底架进行转动连接;第四锥齿轮与第五锥齿轮相啮合;第五锥齿轮内部与第六传动杆进行固接;第六传动杆与第一直齿轮进行固接;第六传动杆外表面与底架进行转动连接;第一直齿轮与第二直齿轮相啮合;第一直齿轮与第三直齿轮相啮合;第二直齿轮内部与第七传动杆进行固接;第七传动杆外表面与第一套杆进行转动连接;第七传动杆外表面与第一传动盘进行固接;第七传动杆外表面与底架进行转动连接;第一传动盘与第一搅拌叶进行固接;第三直齿轮与第四直齿轮相啮合;第三直齿轮与第八传动杆进行固接;第八传动杆外表面与底架进行转动连接;第四直齿轮内部与第一套杆进行固接;第一套杆外表面与第二传动盘进行固接;第一套杆外表面与第三收纳盒进行转动连接;第二传动盘与第二搅拌叶进行固接;第三收纳盒与第一电动开关进行固接;第三收纳盒下方与底架进行固接。

2.如权利要求1所述的一种圆周夹覆式胶水色膏混合装置,其特征在于:除气泡组件包括有第五电动推杆、第一联动架、第六电动推杆、第一推块、第一真空机、第一电动阀和第一盖板;第五电动推杆与第一联动架进行固接;第五电动推杆与底架进行固接;第一联动架与第六电动推杆进行固接;第六电动推杆与第一推块进行固接;第一推块侧边下方设置有第一真空机;第一真空机与第一电动阀进行固接;第一真空机与第一盖板相连接;第一真空机与底架进行固接;第一电动阀与第一盖板进行固接。

3.如权利要求2所述的一种圆周夹覆式胶水色膏混合装置,其特征在于:第一收纳盒底部向上凸起。

4.如权利要求3所述的一种圆周夹覆式胶水色膏混合装置,其特征在于:第一限位块由一个半圆环和两块挡板组成,两块挡板分别位于半圆环的两侧,并且靠近第一自动喷剂仓一侧的挡板高度相对较低。

5.如权利要求4所述的一种圆周夹覆式胶水色膏混合装置,其特征在于:第一搅拌叶和第二搅拌叶均呈圆形阵列设置有三组。

6.如权利要求5所述的一种圆周夹覆式胶水色膏混合装置,其特征在于:第一推块外侧设置有橡胶圈。
