专利号: 2021102682132
申请人: 涡阳县益群牧业有限公司
专利类型:其他
专利状态:已下证
专利领域: 屠宰;肉品处理;家禽或鱼的加工
更新日期:2023-09-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

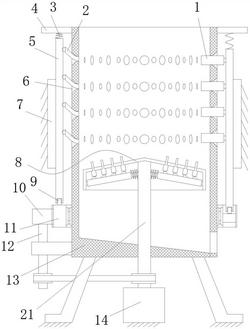

1.一种家禽屠宰用脱毛装置,包括固定在地面上的脱毛箱(13),所述脱毛箱(13)内壁周向设有脱毛棒,所述脱毛箱(13)内部下方设有转盘(8),所述转盘(8)底部与脱毛箱(13)之间安装有旋转电机(14),所述脱毛箱(13)底部设有排污口,其特征在于,所述脱毛棒包括若干个粗橡胶棒(1)、若干个细橡胶棒(2),所述脱毛箱(13)周侧开设有供粗橡胶棒(1)、细橡胶棒(2)伸缩的插孔(6),所述脱毛箱(13)上安装有用于带动粗橡胶棒(1)、细橡胶棒(2)沿插孔(6)交替伸缩的动力机构;

所述动力机构包括与脱毛箱(13)固接的固定板(7)、与固定板(7)在竖直方向滑动连接且沿脱毛箱(13)周向呈环形分布的若干个滑板(5),所述脱毛箱(13)顶端安装有限位板(4),所述限位板(4)与滑板(5)顶端之间安装有压缩弹簧(3),所述脱毛箱(13)底端外圆周转动连接有环形凹凸板(11),所述环形凹凸板(11)上表面具有交替分布的凸起部(22)、水平部(23)、凹陷部(24),所述滑板(5)底端支撑在环形凹凸板(11)上表面,所述脱毛箱(13)安装有用于带动环形凹凸板(11)围绕脱毛箱(13)转动的动力源;

每个所述滑板(5)上在竖直方向通过铰链连接有一种型号的脱毛棒,相邻滑板(5)上的粗橡胶棒(1)、细橡胶棒(2)在圆周方向交替分布。

2.根据权利要求1所述的一种家禽屠宰用脱毛装置,其特征在于,所述转盘(8)周向与脱毛箱(13)内壁之间留设有排污间隙,所述脱毛箱(13)底板为倾斜状,所述排污口设置在脱毛箱(13)底板较低的一侧。

3.根据权利要求1所述的一种家禽屠宰用脱毛装置,其特征在于,所述滑板(5)运动至最高位置或最低位置时,所述脱毛棒远离滑板(5)的一端与脱毛箱(13)内壁齐平。

4.根据权利要求1所述的一种家禽屠宰用脱毛装置,其特征在于,所述脱毛箱(13)外壁转动连接有竖直设置的传动轴(12),所述传动轴(12)一端与旋转电机(14)的动力输出轴传动连接,所述传动轴(12)另一端固接有齿轮(10),所述环形凹凸板(11)外圆周固接有与齿轮(10)啮合的齿圈。

5.根据权利要求1所述的一种家禽屠宰用脱毛装置,其特征在于,所述滑板(5)底端转动连接有滚轮(9),所述滑板(5)通过滚轮(9)支撑在环形凹凸板(11)上表面。

6.根据权利要求3所述的一种家禽屠宰用脱毛装置,其特征在于,所述插孔(6)包括靠近脱毛箱(13)轴心的圆形孔(26)、远离脱毛箱(13)轴心的矩形孔(27),所述圆形孔(26)与脱毛棒直径相等,所述矩形孔(27)上下两拐角处均设置弧形倒角(25),所述矩形孔(27)水平方向宽度与脱毛棒直径相等。

7.根据权利要求1‑6任一项所述的一种家禽屠宰用脱毛装置,其特征在于,所述转盘(8)包括中间向上凸起的锥形板(15),所述锥形板(15)轴心处固接有竖直向下的转轴(21),所述转轴(21)与旋转电机(14)动力输出轴同轴固接或通过变速箱传动连接,所述转轴(21)周向固接有若干个支撑杆(19),所述支撑杆(19)倾斜角度与锥形板(15)的锥形角度相同,所述支撑杆(19)上滑动套设有滑筒(18),所述滑筒(18)较高的一端与转轴(21)之间连接有拉伸弹簧(20),所述滑筒(18)顶面固接有若干个梯形块(17),所述梯形块(17)的斜面倾斜向下设置,每个所述梯形块(17)上均放置有一个棒体(16),所述棒体(16)滑动贯穿锥形板(15),离心力作用下所述滑筒(18)斜向下运动,所述梯形块(17)推动所述棒体(16)突出所述锥形板(15),静止状态拉伸弹簧(20)拉力作用下,所述滑筒(18)斜向上运动,所述棒体(16)顶端收缩至与锥形板(15)齐平。
