1.一种低温成型聚合物改性沥青的制备方法，其特征在于：由基质沥青、SBS弹性体聚合物、预处理剂混合制成；所述预处理剂为苯乙烯‑GMA共聚物与C9石油树脂的混合物，包括如下步骤：

S1.预处理：将3‑5份苯乙烯‑甲基丙烯酸缩水甘油酯共聚物与C9石油树脂90‑100℃充分混合的得到预处理剂，升温至140‑160℃，将6‑12份SBS改性剂置于预处理剂中充分搅拌混合均匀，同时高速剪切，所述剪切速度为3000‑4000r/min，剪切时间为1h，得SBS/苯乙烯‑甲基丙烯酸缩水甘油酯共聚物/C9石油树脂混合物；

S2.沥青改性：将90‑100份基质沥青加热至140‑160℃，取上述SBS/苯乙烯‑甲基丙烯酸缩水甘油酯共聚物/C9石油树脂混合物，加入6‑12份增塑剂、15‑20份填料置于基质沥青中混合均匀，同时高度剪切，所述剪切速度为6000‑8000r/min，剪切时间为1h，后维持温度充分发育，发育时间为2h，得SBS改性沥青。

2.根据权利要求1所述的低温成型聚合物改性沥青的制备方法，其特征在于：所述苯乙烯‑GMA共聚物为苯乙烯与甲基丙烯酸缩水甘油酯的共聚反应产物。

3.根据权利要求2所述的低温成型聚合物改性沥青的制备方法，其特征在于：使用所述经过SBS预处理的SBS改性剂制备改性沥青，选用符合JB/T12161‑2015标准的改性沥青成套设备，按造作规程和工艺指标，设定个生产单元操作温度低于160℃，即能以现有技术制备达到标准的改性沥青。

4.一种根据权利要求1至3中任一所述方法制备的低温成型聚合物改性沥青，其特征在于：以质量份计，包括以下组分：(1)主材：90#重交沥青；45～55％；

(2)改性材料：SBS弹性体橡胶；6～12％；

(3)增塑剂；6～12％；

(4)苯乙烯‑GMA聚合物；；3～5％；

(5)C9石油树脂；3～5％；

(6)填料；15～25％。

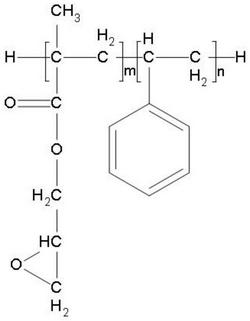

5.根据权利要求4所述的低温成型聚合物改性沥青，其特征在于：所述苯乙烯‑GMA共聚物选用下述结构式的苯乙烯‑GMA共聚物：其中，m＝5.8～19，n＝19～83.6(分子式)苯环。

6.根据权利要求4所述的低温成型聚合物改性沥青，其特征在于：(1)所述基质沥青指标：

开口闪点≥260℃；软化点46～57℃；针入度80～100dm；蜡含量≤2％；25℃延度≥

100cm；溶解度≥99％；

(2)所述SBS橡胶指标：

类型：线性；

嵌段比：苯乙烯/丁二烯＝3/7；拉伸强度≥20MPa；断裂伸长率≥700％。

7.根据权利要求5所述的低温成型聚合物改性沥青，其特征在于：(1)所述基质沥青指标：

开口闪点≥260℃；软化点46～57℃；针入度80～100dm；蜡含量≤2％；25℃延度≥

100cm；溶解度≥99％；

(2)所述SBS橡胶指标：

类型：线性；

嵌段比：苯乙烯/丁二烯＝3/7；拉伸强度≥20MPa；断裂伸长率≥700％。
