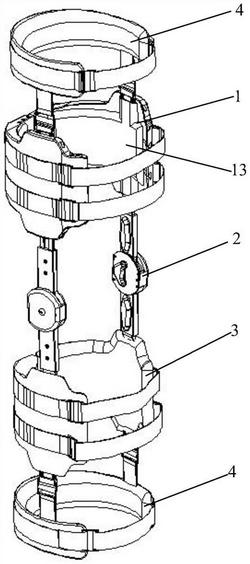

1.一种多功能可调膝关节矫形器，其特征在于，包括：大腿固定环套(1)，所述大腿固定环套(1)内侧面上滑动连接有硅胶滑板(13)；

膝关节自动屈伸连接带(2)，所述膝关节自动屈伸连接带(2)为两个，且其一端均与所述硅胶滑板(13)的底端固定连接；

小腿固定环套(3)，所述小腿固定环套(3)的顶端与所述膝关节自动屈伸连接带(2)另一端固定连接。

2.根据权利要求1所述的一种多功能可调膝关节矫形器，其特征在于，所述大腿固定环套(1)包括：

大腿护板(11)，所述大腿护板(11)为两个，且两个所述大腿护板(11)的一侧端通过第一折叠合页(12)连接，每个所述大腿护板(11)内侧面上均滑动连接有所述硅胶滑板(13)；

第一固定绑带(14)，所述第一固定绑带(14)设置在所述大腿护板(11)外侧面；

第一前松紧带(15)，所述第一前松紧带(15)两端均通过第一日字环扣(16)分别与其对应的所述第一固定绑带(14)连接。

3.根据权利要求2所述的一种多功能可调膝关节矫形器，其特征在于，所述大腿护板(11)的内侧面上开设有T型通槽滑轨(111)，所述硅胶滑板(13)背侧面上设置有T型螺钉(131)，所述T型螺钉(131)滑动设置在所述T型通槽滑轨(111)内，所述大腿护板(11)的顶端面靠近其两侧端的位置间隔开设有多个与所述T型通槽滑轨(111)连通的限位孔(112)，所述限位孔(112)内插接有限位销(17)。

4.根据权利要求2所述的一种多功能可调膝关节矫形器，其特征在于，所述膝关节自动屈伸连接带(2)包括：

关节盒座(21)；

上盒滑动伸缩带(22)，所述上盒滑动伸缩带(22)一端与所述关节盒座(21)转动连接，另一端与所述硅胶滑板(13)底端固定连接；

下盒固定支撑带(23)，所述下盒固定支撑带(23)一端与所述关节盒座(21)转动连接，另一端与所述小腿固定环套(3)的顶端固定连接。

5.根据权利要求4所述的一种多功能可调膝关节矫形器，其特征在于，所述关节盒座(21)包括：

关节盒基座板(211)，所述关节盒基座板(211)一侧面上一体成型有中心柱(2111)和两个限位连接凸块(2112)，两个所述限位连接凸块(2112)分别布置在所述中心柱(2111)的相对侧；

关节盒座端盖板(212)，所述关节盒座端盖板(212)一侧与两个所述限位连接凸块(2112)均固定连接，且所述关节盒座端盖板(212)和所述关节盒基座板(211)扣合后，在所述关节盒座(21)顶端和底端分别形成上转动限位空间(201)和下转动限位空间(202)；

所述上盒滑动伸缩带(22)包括：

上外滑盒(221)，所述上外滑盒(221)顶端和底端均敞口，所述上外滑盒(221)底端固定连接有第一绕动圈(222)，所述第一绕动圈(222)套设在所述中心柱(2111)上；

上内滑板(223)，所述上内滑板(223)底部滑动插接在所述上外滑盒(221)内，所述上内滑板(223)顶部穿出所述上外滑盒(221)顶端与所述硅胶滑板(13)底端固定连接；

上内舌板(224)，所述上内舌板(224)顶端穿过所述上转动限位空间(201)与所述上内滑板(223)底端固定连接；

所述下盒固定支撑带(23)包括：

下外固定盒(231)，所述下外固定盒(231)顶端和底端均敞口，所述下外固定盒(231)顶端固定连接有第二绕动圈(232)，所述第二绕动圈(232)套设在所述中心柱(2111)上且位于所述第一绕动圈(222)上方；

下内固定板(233)，所述下内固定板(233)穿设在所述下外固定盒(231)内，所述下内固定板(233)底端与所述小腿固定环套(3)的顶端固定连接；

下内舌板(234)，所述下内舌板(234)底端穿过所述下转动限位空间(202)与所述下内固定板(233)顶端固定连接，所述下内舌板(234)顶端与所述上内舌板(224)底端啮合转动连接；

其中，所述膝关节自动屈伸连接带(2)还包括依次穿设在所述关节盒基座板(211)、所述第一绕动圈(222)、所述第二绕动圈(232)和所述关节盒座端盖板(212)上的旋转锁定销(24)。

6.根据权利要求5所述的一种多功能可调膝关节矫形器，其特征在于，所述上外滑盒(221)一侧内壁上沿其长度方向一体成型有导向滑条(2211)，所述上内滑板(223)一侧壁上沿其长度方向开设有导向通槽(22301)，所述导向滑条(2211)与所述导向通槽(22301)滑动连接。

7.根据权利要求6所述的一种多功能可调膝关节矫形器，其特征在于，所述硅胶滑板(13)底端开设有第一安装插槽(132)，所述小腿固定环套(3)的顶端开设有第二安装插槽(301)，所述上内滑板(223)包括：第一上连接插板(2231)，所述第一上连接插板(2231)与所述第一安装插槽(132)插接连接，且二者通过连接螺栓连接固定；

上滑板(2232)，所述上滑板(2232)穿设在所述上外滑盒(221)内，且所述上滑板(2232)顶端与所述第一上连接插板(2231)底端固定连接，所述上滑板(2232)一侧壁上开设有所述导向通槽(22301)，所述上滑板(2232)底端开设有第三安装插槽(22321)；

所述上内舌板(224)包括：

第二上连接插板(2241)，所述第二上连接插板(2241)与所述第三安装插槽(22321)插接连接，且二者通过螺栓连接固定；

上舌板基板(2242)，所述上舌板基板(2242)顶端与所述第二上连接插板(2241)底端固定连接，所述上舌板基板(2242)底端开设有C型安装槽(22421)；

齿轮(2243)，所述齿轮(2243)通过齿轮轴(2244)固定连接在所述C型安装槽(22421)内，所述齿轮(2243)外周面为第一齿形面(22431)；

所述下内固定板(233)包括：

第一下连接插板(2331)，所述第一下连接插板(2331)与所述第二安装插槽(301)插接连接，且二者通过连接螺栓连接固定；

下固定板(2332)，所述下固定板(2332)穿设在所述下外固定盒(231)内，所述下固定板(2332)底端与所述第一下连接插板(2331)顶端固定连接，所述下固定板(2332)顶端开设有第四安装插槽(23321)；

所述下内舌板(234)包括：

第二下连接插板(2341)，所述第二下连接插板(2341)与所述第四安装插槽(23321)插接连接，且二者通过螺栓连接固定；

下舌板基板(2342)，所述下舌板基板(2342)底端与所述第二下连接插板(2341)顶端固定连接，所述下舌板基板(2342)顶部为蛇头型状，其顶部外周面为第二齿形面(23421)，所述第一齿形面(22431)与所述第二齿形面(23421)啮合转动连接。

8.根据权利要求7所述的一种多功能可调膝关节矫形器，其特征在于，所述膝关节自动屈伸连接带(2)还包括腿型矫正按压垫组件(25)，所述腿型矫正按压垫组件(25)包括：上按压垫(251)，所述上按压垫(251)通过穿设在所述导向通槽(22301)上的第一调节螺钉(252)连接在所述上外滑盒(221)靠近膝盖侧的侧面上；

中按压垫(253)，所述中按压垫(253)固定在所述关节盒座端盖板(212)靠近膝盖侧的侧面上；

下按压垫(254)，所述下按压垫(254)通过第二调节螺钉(255)连接在所述下外固定盒(231)靠近膝盖侧的侧面上。

9.根据权利要求7所述的一种多功能可调膝关节矫形器，其特征在于，所述小腿固定环套(3)包括：

内衬硅胶固定板(31)，所述内衬硅胶固定板(31)为两个，且两个所述内衬硅胶固定板(31)的一侧端通过第二折叠合页(32)连接，所述内衬硅胶固定板(31)顶端开设有所述第二安装插槽(301)；

第二固定绑带(33)，所述第二固定绑带(33)设置在所述内衬硅胶固定板(31)外侧面上；

第二前松紧带(34)，所述第二前松紧带(34)两端均通过第二日字环扣(35)分别与其对应的所述第二固定绑带(33)连接。

10.根据权利要求9所述的一种多功能可调膝关节矫形器，其特征在于，还包括两个防滑环套(4)，两个所述防滑环套(4)均包括：防滑套固定圈(41)，所述防滑套固定圈(41)具有开口，所述防滑套固定圈(41)内侧设置有硅胶垫；

第三固定绑带(42)，所述第三固定绑带(42)设置在所述防滑套固定圈(41)外侧壁上；

第三前松紧带(43)，所述第三前松紧带(43)两端均通过第三日字环扣(44)分别与其对应的所述第三固定绑带(42)连接；

侧松紧连接带(45)，所述侧松紧连接带(45)为两个，其一端均与所述防滑套固定圈(41)端部固定连接，另一端连接有弹性插接卡扣(46)，所述弹性插接卡扣(46)与所述硅胶滑板(13)顶端或所述内衬硅胶固定板(31)底端插接固定。
