专利号: 2021102289088
申请人: 陕西新通宇彤智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 弹药;爆破
更新日期:2025-06-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

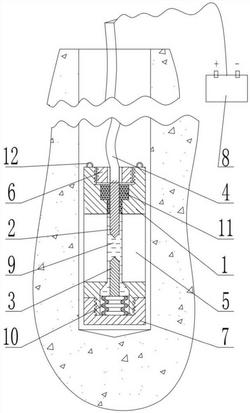

1.一种高压电磁力爆破装置在页岩气页岩油井开发中的应用,其特征在于,包括爆破筒(1)、上钨针(2)、下钨棒(3)、电缆(4),所述爆破筒(1)为厚壁圆筒型,所述爆破筒(1)的侧壁上设有多个引导孔(5)连通爆破筒(1)的内外,所述爆破筒(1)顶部螺纹连接有顶盖(6),所述爆破筒(1)底部螺纹连接有底座(7),所述上钨针(2)、下钨棒(3)为金属钨制成的圆柱体型,所述上钨针(2)、下钨棒(3)之间互相绝缘,所述电缆(4)的一端穿过所述顶盖(6)上的通孔后伸入爆破筒(1)内,所述电缆(4)伸入爆破筒(1)内一端的正负极分别连接上钨针(2)、下钨棒(3),所述电缆(4)的另一端连接至外部电源(8);

爆破时所述外部电源(8)释放高压电流在上钨针(2)、下钨棒(3)之间启发电弧瞬间气化填充在爆破筒(1)内的爆破介质(9)引发爆破力自引导孔(5)中冲出并爆破页岩气井的井壁。

2.根据权利要求1所述的一种高压电磁力爆破装置在页岩气页岩油井开发中的应用,其特征在于,所述爆破介质(9)包括水。

3.根据权利要求1所述的一种高压电磁力爆破装置在页岩气页岩油井开发中的应用,其特征在于,所述上钨针(2)、下钨棒(3)与爆破筒(1)同轴。

4.根据权利要求3所述的一种高压电磁力爆破装置在页岩气页岩油井开发中的应用,其特征在于,所述上钨针(2)、下钨棒(3)相互头部正对且上钨针(2)位于下钨棒(3)上方,所述上钨针(2)的尾部连接至外部电源(8)的正极,所述下钨棒(3)的尾部连接至外部电源(8)的负极。

5.根据权利要求1所述的一种高压电磁力爆破装置在页岩气页岩油井开发中的应用,其特征在于,所述下钨棒(3)底部连接有与下钨棒(3)同轴的金属波纹管(10),所述金属波纹管(10)的底部紧固连接所述底座(7)的上表面,所述金属波纹管(10)沿轴向能够向下吸收压力向上释放弹力。

6.根据权利要求5所述的一种高压电磁力爆破装置在页岩气页岩油井开发中的应用,其特征在于,所述金属波纹管(10)导电连接爆破筒(1),所述上钨针(2)与爆破筒(1)之间设有绝缘套(11),所述电缆(4)的正极导电连接上钨针(2),所述电缆(4)的负极依序通过爆破筒(1)、底座(7)、金属波纹管(10)后导电连接至下钨棒(3)。

7.根据权利要求1所述的一种高压电磁力爆破装置在页岩气页岩油井开发中的应用,其特征在于,所述爆破筒(1)的顶盖(6)一侧的端面上设有吊环(12)。
