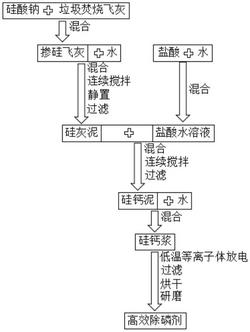

1.一种利用垃圾焚烧飞灰制备高效除磷剂的方法，其特征在于，包括以下步骤：(1)将硅酸钠和垃圾焚烧飞灰混合，得到掺硅飞灰；

(2)将掺硅飞灰与水混合，连续搅拌，静置，过滤，得到的固体部分为硅灰泥；

(3)混合盐酸和水，得到盐酸水溶液；

(4)将盐酸水溶液和硅灰泥混合，连续搅拌，过滤，得到固体部分为硅钙泥；

(5)将硅钙泥与水混合，得到硅钙浆；

(6)对硅钙浆进行低温等离子体放电处置，过滤，将固体部分进行烘干，研磨，得到高效除磷剂。

2.根据权利要求1所述的利用垃圾焚烧飞灰制备高效除磷剂的方法，其特征在于，步骤(1)中，所述硅酸钠和垃圾焚烧飞灰质量比为1～3:10。

3.根据权利要求1所述的磷系阻燃剂，其特征在于，步骤(2)中，所述水与掺硅飞灰液固比为0.3～0.9:1mL/mg，所述连续搅拌转速为60～360rpm，搅拌时间为0.5～2.5h，所述静置时间为6～24h。

4.根据权利要求1所述的利用垃圾焚烧飞灰制备高效除磷剂的方法，其特征在于，步骤(3)中，所述盐酸水溶液浓度为0.05～1.5M。

5.根据权利要求1所述的利用垃圾焚烧飞灰制备高效除磷剂的方法，其特征在于，步骤(4)中，所述盐酸水溶液与硅灰泥液固比为0.5～1.5:1mL/mg，所述连续搅拌转速为60～

360rpm，连续搅拌时间为0.5～2.5h。

6.根据权利要求1所述的利用垃圾焚烧飞灰制备高效除磷剂的方法，其特征在于，步骤(5)中，所述水与硅钙泥液固比为0.5～1.5:1mL/mg。

7.根据权利要求1所述的利用垃圾焚烧飞灰制备高效除磷剂的方法，其特征在于，步骤(6)中，所述低温等离子体放电处置时间为1～4h，低温等离子体放电功率为5～50kW，低温等离子体放电过程中通入的气体为氧气。

8.根据权利要求1所述的利用垃圾焚烧飞灰制备高效除磷剂的方法，其特征在于，步骤(6)中，所述烘干温度为50～150℃，所述研磨时间为0.5～4.5h。

9.权利要求1～8任意一项所述的方法制备得到的高效除磷剂。
