专利号: 2021102188354
申请人: 刘彬
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

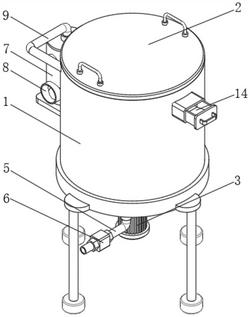

1.一种农业机械生产用的零部件清洗设备,包括设备外壳(1),其特征在于:所述设备外壳(1)的顶部固定安装有顶盖(2),所述设备外壳(1)的底部固定安装有一号电机(3),所述一号电机(3)的输出轴穿过设备外壳(1)的底部进入其内腔并固定安装有搅动叶片(4),所述设备外壳(1)的底部固定连通有排水管(5),所述排水管(5)上固定安装有阀门(6),所述设备外壳(1)的内壁固定安装有支撑架(15),所述支撑架(15)的顶部设置有限位座(16),顶杆(17)活动套接有所述限位座(16),所述限位座(16)的顶部固定安装有支撑杆(18)和导杆(19),所述支撑杆(18)的外表面活动套接有轴用挡圈(21),所述导杆(19)的外表面活动套接有支座(20),所述支座(20)与轴用挡圈(21)接触,所述设备外壳(1)的表面顶部活动安装有洗涤液进入盒(14);

所述限位座(16)包括导孔(1601)和底座(1607),所述导孔(1601)开设于底座(1607)的表面,所述底座(1607)的顶部和底部均设置有导轨(1602),所述导轨(1602)上活动卡接有滑块(1603),所述滑块(1603)的顶部固定安装有固定夹(1604),所述固定夹(1604)的内侧面固定安装有活动夹(1605),所述固定夹(1604)与活动夹(1605)的内侧固定卡接有支撑杆(18),所述底座(1607)的底部活动安装有调节转动块(1606),所述调节转动块(1606)与下方滑块(1603)端面接触,所述底座(1607)与顶杆(17)活动套接,所述支撑杆(18)穿过导孔(1601)并延伸至底座(1607)的下方,调节所述限位座(16)时,在底部转动所述调节转动块(1606),所述调节转动块(1606)为部分凸起结构且形状对称,突出部分在转动时顶住所述滑块(1603)令所述滑块(1603)向外移动;

所述限位座(16)的顶部设置有四个支撑杆(18),所述轴用挡圈(21)开设有四个通孔,四个所述支撑杆(18)分别对应穿过轴用挡圈(21)上的通孔,所述导杆(19)固定安装于限位座(16)的中部。

2.根据权利要求1所述的一种农业机械生产用的零部件清洗设备,其特征在于:所述设备外壳(1)的侧面固定安装有风腔(7),所述风腔(7)的底部设置有进气道(8),所述风腔(7)的顶部固定安装有封盖(10),所述风腔(7)内腔的底部固定安装有二号电机(12),所述二号电机(12)的输出轴固定安装有风扇(13),所述风腔(7)的内壁固定安装有电热丝(11),所述电热丝(11)设置于风扇(13)的上方,所述设备外壳(1)表面的顶部设置有入水管(22)。

3.根据权利要求1所述的一种农业机械生产用的零部件清洗设备,其特征在于:所述设备外壳(1)的底部设置为倒放圆台状,所述排水管(5)的顶端设置于设备外壳(1)底部的斜侧面。

4.根据权利要求1所述的一种农业机械生产用的零部件清洗设备,其特征在于:所述洗涤液进入盒(14)内腔的底部呈现向内侧下方倾斜的斜面,所述洗涤液进入盒(14)内腔底面与水平面倾斜角呈十度。

5.根据权利要求2所述的一种农业机械生产用的零部件清洗设备,其特征在于:出气管(9)沿着设备外壳(1)内腔壁的切平面与设备外壳(1)固定连接。

6.根据权利要求1所述的一种农业机械生产用的零部件清洗设备,其特征在于:所述顶盖(2)的顶部设置有两个把手且位置对称。

7.根据权利要求1所述的一种农业机械生产用的零部件清洗设备,其特征在于:每个所述导孔(1601)的两侧均设置有导轨(1602),所述滑块(1603)横跨导孔(1601)并与导轨(1602)的活动卡接,所述固定夹(1604)与活动夹(1605)之间通过螺栓固定连接,所述导孔(1601)、导轨(1602)、滑块(1603)、固定夹(1604)和活动夹(1605)在底座(1607)的顶部和底部均设置有四组且均匀分布。
