专利号: 2021101780706
申请人: 重庆第二师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

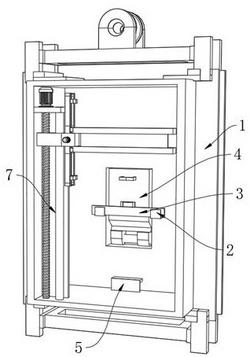

1.一种儿童研学旅行基地用安全电梯,包括电梯轿厢,其特征在于:所述电梯轿厢的底面上设置有安全区域;所述电梯轿厢内部设置有防砸保护结构;在运行状态下所述防砸保护结构能够收纳于所述电梯轿厢的侧壁内,在使用状态下所述防砸保护结构能够在所述安全区域上方展开并形成顶部遮挡层;

所述电梯轿厢的侧壁上对应于所述安全区域的位置设置有安装窗口;

所述防砸保护结构包括固设于所述安装窗口内且与所述安全区域平行布置的转轴,以及底端与所述转轴转动配合且与所述安装窗口的尺寸相对应的支撑受力壳体;所述支撑受力壳体用于在使用状态下沿所述转轴转动至所述安全区域上方,并能够在运行状态下沿所述转轴转动至收纳于所述安装窗口内;所述支撑受力壳体在使用状态下背离所述安全区域的一侧设置有受力减震机构。

2.如权利要求1所述的儿童研学旅行基地用安全电梯,其特征在于:所述电梯轿厢内还设置有格挡保护结构;在运行状态下所述格挡保护结构能够收纳于所述电梯轿厢顶部位置,在使用状态下所述格挡保护结构能够在所述安全区域与电梯门之间展开并形成侧部格挡层。

3.如权利要求1所述的儿童研学旅行基地用安全电梯,其特征在于:所述受力减震机构包括固设于所述支撑受力壳体内部的辅助支撑架,间隔设置于所述支撑受力壳体在使用状态下背离所述安全区域一侧的受力防护板,以及设置于所述辅助支撑架和所述受力防护板之间的弹性缓冲组件;

所述弹性缓冲组件包括设置于所述受力防护板朝向所述辅助支撑架一侧的阻尼气垫,固设于所述阻尼气垫远离所述受力防护板一侧的受力推杆,滑动套设于所述受力推杆上的内装卸力管,固设于所述内装卸力管和所述受力推杆之间的第一弹性件,以及活动设置于所述内装卸力管远离所述受力推杆一端且一端转动连接在一起的两根第一收折推杆;

两根第一收折推杆远离所述内装卸力管的一端分别设置有第二收折推杆,两根第二收折推杆远离所述第一收折推杆的一端转动连接在一起且活动设置于辅助支撑架上;

所述第一收折推杆和所述第二收折推杆的转动连接处设置有引导卸力杆;所述辅助支撑架与所述引导卸力杆相对应的位置设置有具有导向槽的二次卸力块;所述引导卸力杆与所述二次卸力块的导向槽滑动配合,且所述引导卸力杆与所述辅助支撑架之间固设有第二弹性件;

所述二次卸力块内部设置有与所述引导卸力杆垂直布置的滑槽;所述滑槽内部滑动设置有与所述引导卸力杆侧部抵接的侧向导力压杆,所述侧向导力压杆两端与所述滑槽之间分别设置有第三弹性件。

4.如权利要求1所述的儿童研学旅行基地用安全电梯,其特征在于:所述电梯轿厢侧壁上位于所述安装窗口下方的位置设置有凸块;

所述支撑受力壳体在使用状态下与所述凸块对应的位置设置有与所述凸块的外形相适应的配卡槽,在使用状态下将所述支撑受力壳体沿转轴转动至所述凸块位置,使得所述配卡槽能够与所述凸块卡接支撑配合。

5.如权利要求1所述的儿童研学旅行基地用安全电梯,其特征在于:所述支撑受力壳体在运行状态下朝向所述电梯轿厢内部的一侧设置有把手结构。

6.如权利要求5所述的儿童研学旅行基地用安全电梯,其特征在于:所述电梯轿厢侧壁上位于所述安装窗口两侧的位置分别设置有卡槽;

还设置有能够分别与所述安装窗口两侧的卡槽卡合的挡板,使得在运行状态下能够通过所述挡板将所述支撑受力壳体限位于所述安装窗口内。

7.如权利要求2所述的儿童研学旅行基地用安全电梯,其特征在于:所述格挡保护结构包括设置于所述电梯轿厢位于所述安全区域和电梯门之间位置的第一升降行程架,转动设置于所述第一升降行程架上且与所述安全区域垂直布置的第一螺杆,固定设置于所述第一升降行程架上且与所述第一螺杆平行间隔布置的光杆,设置于所述第一升降行程架上且与所述第一螺杆传动连接的升降电机,与所述第一螺杆螺纹配合且与所述光杆滑动配合的升降带动块,以及设置于所述升降带动块远离所述第一螺杆和所述光杆一端的格挡伸展机构;在使用状态下所述格挡伸展机构能够在所述安全区域前侧展开并形成侧部格挡层。

8.如权利要求7所述的儿童研学旅行基地用安全电梯,其特征在于:所述格挡伸展机构包括固定设置于所述升降带动块上的第二升降行程架,分别转动设置于所述第二升降行程架的上部和下部且与所述第一螺杆平行布置的两根第二螺杆,设置于所述第二升降行程架上且位于两根第二螺杆之间的伸展电机,以及用于传动连接所述伸展电机和两根第二螺杆的锥齿轮联动组件;

两根第二螺杆上分别螺纹设置有位移装配架,两个位移装配架的相对侧分别设置有与对应的第二螺杆垂直布置的搭载辊轮;所述第二升降行程架上对应于两根第二螺杆旁侧的位置别设置有滑动方向与对应第二螺杆的中轴线平行的引导滑轨;所述位移装配架分别与对应侧的引导滑轨滑动配合;

两个位移装配架之间设置有阻隔网,所述阻隔网对应于两个位移装配架的两侧端部分别固定在对应位移装配架的所述搭载辊轮上,且所述阻隔网卷绕在对应的搭载辊轮上。

9.如权利要求8所述的儿童研学旅行基地用安全电梯,其特征在于:所述锥齿轮联动组件包括与所述伸展电机传动连接的主动锥齿轮,以及与分别与两根第二螺杆对应同轴固定连接且与所述主动锥齿轮传动啮合的两个从动锥齿轮。
