专利号: 2021101490671
申请人: 嘉兴亨泰金属科技股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

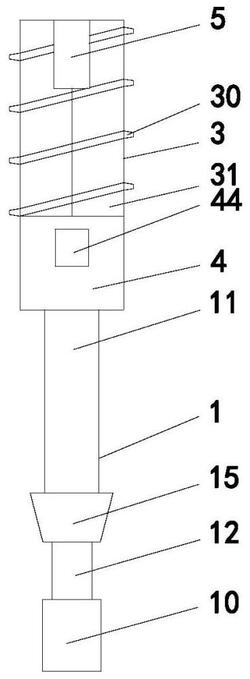

1.一种高尔夫球场粑球器,其特征在于:包括伸缩杆(1)、固定套(2)、活动套(4)、连接条(35)、主体套(3)、固定环(5),所述伸缩杆(1)竖直设置,伸缩杆(1)的上端固定有一个固定套(2),固定套(2)外部套有一个呈圆柱形的主体套(3),主体套(3)的长度大于固定套(2)的长度,主体套(3)的外部设有向外凸起的凸螺纹(30),所述主体套(3)由两个相同的半套体(31)组成,半套体(31)截面呈半圆环形,半套体(31)顶端与固定套(2)的顶端铰接,所述伸缩杆(1)外部套有一个可沿着伸缩杆(1)上下移动的活动套(4),活动套(4)位于主体套(3)的下方,活动套(4)上铰接有两根连接条(35),两根连接条(35)的另一端分别与一个半套体(31)的内壁铰接,所述固定套(2)的侧壁上固定有一个固定环(5),半套体(31)上设有与固定环(5)相适应的缺口,固定环(5)内设有一根辅助丝(50)。

2.如权利要求1所述的一种高尔夫球场粑球器,其特征在于:所述辅助丝(50)位于固定环(5)的中心,辅助丝(50)由相连的直丝和螺旋丝组成。

3.如权利要求1所述的一种高尔夫球场粑球器,其特征在于:所述连接条(35)对称的铰接在活动套(4)的顶端,连接条(35)与半套体(31)的铰接处位于半套体(31)的竖直平分线上。

4.如权利要求1所述的一种高尔夫球场粑球器,其特征在于:所述半套体(31)的内壁上设有一条允许连接条(35)嵌入的嵌入槽(36)。

5.如权利要求1所述的一种高尔夫球场粑球器,其特征在于:所述伸缩杆(1)的下端套有一个防滑套(10)。

6.如权利要求1所述的一种高尔夫球场粑球器,其特征在于:所述伸缩杆(1)由上杆体(11)、下杆体(12)、固定旋转套(15)组成,活动套(4)套在上杆体(11)上,上杆体(11)内部设有插孔(13),插孔(13)在上杆体(11)的下端开口,下杆体(12)插入插孔(13)内,上杆体(11)的下端固定有一个带有外螺纹的螺纹套,螺纹套呈倒置的圆锥台形,螺纹套套在下杆体(12)的外部,螺纹套由若干片弧形片(14)组成,固定旋转套(15)内设有一个与螺纹套相适应的螺纹孔,固定旋转套(15)拧在螺纹套上。

7.如权利要求1所述的一种高尔夫球场粑球器,其特征在于:所述活动套(4)上安装有一个锁止件,固定套(2)和主体套(3)上均设有与锁止件相配合的锁止槽(20)。

8.如权利要求7所述的一种高尔夫球场粑球器,其特征在于:所述锁止件由固定块(41)、固定板(42)、卡块(43)、按动块(44)组成,活动套(4)的内壁上设有一个辅助槽(40),辅助槽(40)内设有一块固定块(41),固定块(41)上设有一块固定,固定板(42)上固定有一块按动块(44),按动块(44)穿透活动套(4)的侧壁,固定板(42)与伸缩杆(1)的外壁之间有间隙,固定板(42)伸出辅助槽(40)外,固定板(42)的远离伸缩杆(1)侧顶端固定有若干个卡块(43),卡块(43)凸起的高度小于固定板(42)与伸缩杆(1)的外壁之间的间隙的宽度。
