专利号: 2021101331317
申请人: 林军辉
专利类型:发明专利
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

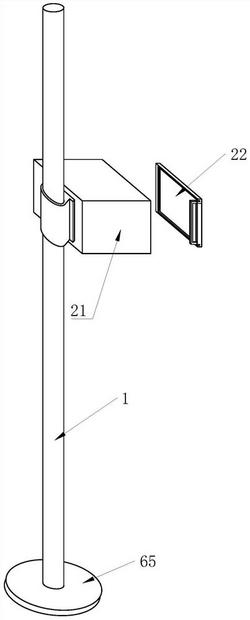

1.一种通讯基站机房的散热装置,其特征在于,包括安装在地面的立柱(1)和固定在立柱(1)中部的机房,所述立柱(1)为中部具有一安装腔的中空管状结构,所述机房包括箱体(21)和箱门(22),所述箱体(21)上设置有一散热板(61),所述散热板(61)内具有螺旋状的散热通道,位于箱体(21)下方的立柱(1)内设置有一水泵(5),所述水泵(5)的出液端连接散热通道的一端,所述散热通道的另一端连接一散热管(62)的一端,所述散热管(62)的另一端连接水泵(5)的进液端,所述散热管(62)部分位于土壤层之下,所述安装腔内固定设置有一第二隔板(63),所述第二隔板(63)与安装腔的底部之间形成一缓冲腔(64),所述散热管(62)另一部分位于缓冲腔(64)内,所述水泵(5)能够驱使位于散热通道和散热管(62)内的冷却液循环流通;所述缓冲腔(64)内具有冷却液。

2.根据权利要求1所述一种防盗性能良好的通讯基站,其特征在于,所述箱体(21)通过一卡箍与立柱(1)固定相连,所述箱体(21)的背板上开设有与安装腔相通的穿孔。

3.根据权利要求2所述一种防盗性能良好的通讯基站,其特征在于,所述立柱(1)上固定设置有一安装座(65),所述安装座(65)与土壤层之间通过混凝土浇注固定,所述安装座(65)上纵向设置有若干定位桩(66)。

4.根据权利要求3所述一种防盗性能良好的通讯基站,其特征在于,所述缓冲腔(64)位于安装座(65)之下,所述立柱(1)的下端固定设置有一防护板(67),位于土壤层之下的散热管(62)处于防护板(67)之下。

5.根据权利要求1或2或3或4所述一种防盗性能良好的通讯基站,其特征在于,所述水泵(5)包括壳体(51)、转动连接在壳体(51)内的输液管(52),所述壳体(51)内固定设置有线圈定子(53),所述输液管(52)的外侧周向均匀设置有若干导向架(54),所述导向架(54)内滑动连接有一安装架(55),所述安装架(55)上固定设置有与线圈定子(53)配合的永磁体(56),所述输液管(52)内固定设置有一输液螺杆(57)。

6.根据权利要求5所述一种防盗性能良好的通讯基站,其特征在于,所述壳体(51)的两端分别具有一接管,所述输液管(52)的两端分别转动连接在两根接管内。

7.根据权利要求6所述一种防盗性能良好的通讯基站,其特征在于,所述输液螺杆(57)上的螺旋导片为铁质材料制成。

8.根据权利要求7所述一种防盗性能良好的通讯基站,其特征在于,所述导向架(54)内侧与安装架(55)之间形成一密闭的膨胀腔(58),所述膨胀腔(58)内填充有热膨胀液体。

9.根据权利要求8所述一种防盗性能良好的通讯基站,其特征在于,所述导向架(54)上具有限制线圈定子与永磁体接触的限位台阶。
