专利号: 202110133048X
申请人: 杨峰
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

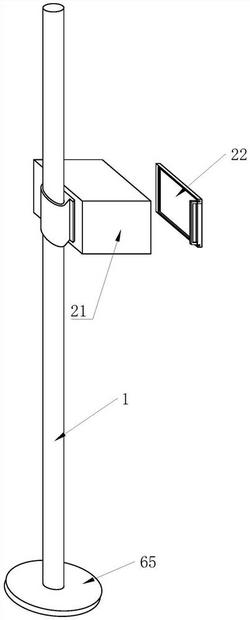

1.一种防盗性能良好的通讯基站,其特征在于,包括安装在地面的立柱(1)和固定在立柱(1)中部的机房,所述立柱(1)为中部具有一安装腔的中空管状结构,所述机房包括箱体(21)和箱门(22),所述箱门(22)的四个棱边处分别固定设置有与箱门(22)面板垂直的插板(23),其中一块插板(23)上铰接有一连接板(24),所述箱体(21)的内壁上固定设置有一限位板(25),所述限位板(25)与箱体(21)的内壁之间形成一滑槽,所述限位板(25)滑动连接在滑槽内,至少有一块插板(23)与箱体(21)之间设置有一个锁止机构,所述锁止机构包括位于插板(23)内端的限位部一(26)、固定在箱体(21)内壁上的定位板(28)、铰接在定位板(28)上的摆臂(29)和拉索(31),所述摆臂(29)上具有与限位部一(26)适配的限位部二(27),所述摆臂(29)的中部铰接有一锁止臂(32),所述锁止臂(32)的端部具有一挂钩(33),所述箱体(21)的内壁上固定设置有一根与挂钩(33)配合的限位杆(34),所述锁止臂(32)的中部与摆臂(29)之间连接有一根具有能够驱使锁止臂(32)向箱门(22)方向摆动的拉簧(35),所述锁止臂(32)的中部与拉索(31)的一端固定相连,所述拉索(31)外套设有一导向套管(36),位于机房之上的立柱(1)内固定设置有一第一隔板(37),所述导向套管(36)的两端分别固定在限位板(25)和第一隔板(37)上,所述拉索(31)的另一端与一解锁块(38)固定相连,所述解锁块(38)与第一隔板(37)之间设置有一电磁阀(41),所述解锁块(38)与第一隔板(37)之间通过一复位弹簧(42)相连;所述电磁阀(41)通电时,解锁块(38)能够靠近第一隔板(37)而使拉索(31)处于松弛状态;电磁阀(41)的通电线线圈与一远程控制开关相连。

2.根据权利要求1所述一种防盗性能良好的通讯基站,其特征在于,所述限位板(25)上固定设置有能够对摆臂(29)进行限位的挡板(39)。

3.根据权利要求1所述一种防盗性能良好的通讯基站,其特征在于,所述箱体(21)通过一卡箍与立柱(1)固定相连,所述箱体(21)的背板上开设有与安装腔相通的穿孔。

4.根据权利要求1或2或3所述一种防盗性能良好的通讯基站,其特征在于,所述箱体(21)上设置有一散热板(61),所述散热板(61)内具有螺旋状的散热通道,位于箱体(21)下方的立柱(1)内设置有一水泵(5),所述水泵(5)的出液端连接散热通道的一端,所述散热通道的另一端连接一散热管(62)的一端,所述散热管(62)的另一端连接水泵(5)的进液端,所述散热管(62)部分位于土壤层之下,所述安装腔内固定设置有一第二隔板(63),所述第二隔板(63)与安装腔的底部之间形成一缓冲腔(64),所述散热管(62)另一部分位于缓冲腔(64)内,所述水泵(5)能够驱使位于散热通道和散热管(62)内的冷却液循环流通;所述缓冲腔(64)内具有冷却液。

5.根据权利要求4所述一种防盗性能良好的通讯基站,其特征在于,所述立柱(1)上固定设置有一安装座(65),所述安装座(65)与土壤层之间通过混凝土浇注固定,所述安装座(65)上纵向设置有若干定位桩(66)。

6.根据权利要求4所述一种防盗性能良好的通讯基站,其特征在于,所述缓冲腔(64)位于安装座(65)之下,所述立柱(1)的下端固定设置有一防护板(67),位于土壤层之下的散热管(62)处于防护板(67)之下。

7.根据权利要求6所述一种防盗性能良好的通讯基站,其特征在于,所述水泵(5)包括壳体(51)、转动连接在壳体(51)内的输液管(52),所述壳体(51)内固定设置有线圈定子(53),所述输液管(52)的外侧周向均匀设置有若干导向架(54),所述导向架(54)内滑动连接有一安装架(55),所述安装架(55)上固定设置有与线圈定子(53)配合的永磁体(56),所述输液管(52)内固定设置有一输液螺杆(57)。

8.根据权利要求7所述一种防盗性能良好的通讯基站,其特征在于,所述壳体(51)的两端分别具有一接管,所述输液管(52)的两端分别转动连接在两根接管内。

9.根据权利要求8所述一种防盗性能良好的通讯基站,其特征在于,所述输液螺杆(57)上的螺旋导片为铁质材料制成。

10.根据权利要求9所述一种防盗性能良好的通讯基站,其特征在于,所述导向架(54)内侧与安装架(55)之间形成一密闭的膨胀腔(58),所述膨胀腔(58)内填充有热膨胀液体。
