专利号: 2021101159778
申请人: 苏州市英富美欣科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2025-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

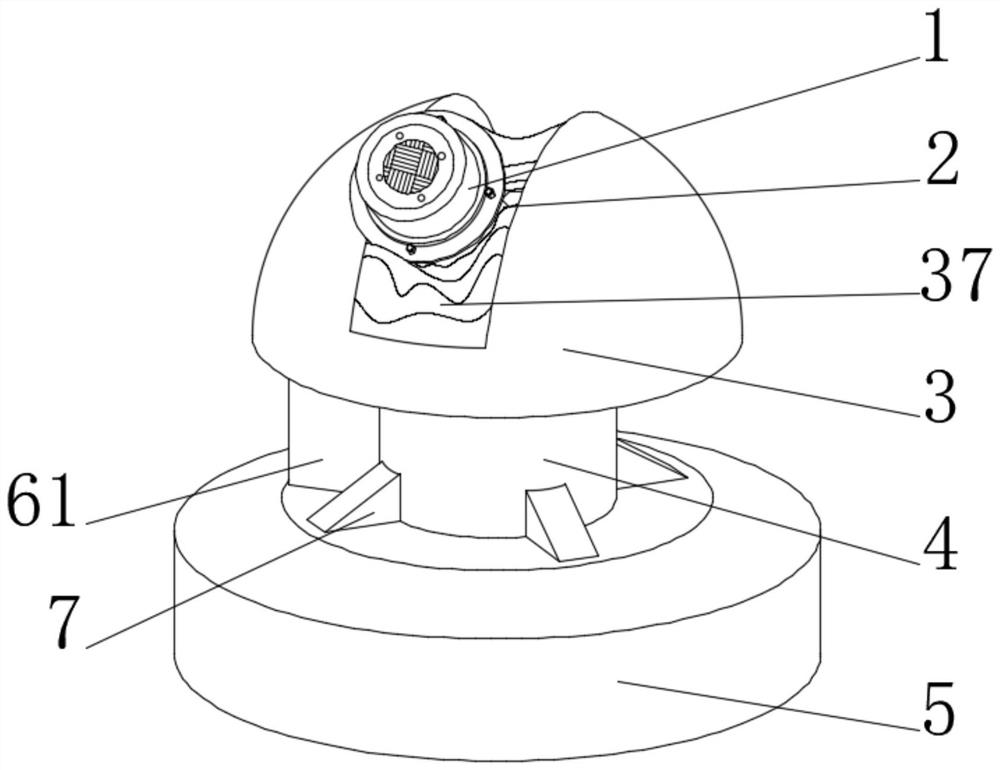

1.一种旋转式舞台用音响,包括下壳体(5),其特征在于:所述下壳体(5)顶面靠近侧壁处固定连接有第二电机(6),所述第二电机(6)驱动端固定连接有第一传动轴(51),所述第一传动轴(51)远离第二电机(6)侧轴肩处转动连接有第一垫片(511),所述第一垫片(511)远离第一传动轴(51)处设置有第一轴承(512),第一轴承(512)内圈与第一传动轴(51)固定连接,所述第一轴承(512)外圈固定连接有第一轴承套(513),所述第一轴承套(513)底部与下壳体(5)内底部固定连接,所述下壳体(5)内底部中心处固定连接有第二轴承套(533),所述第二轴承套(533)内壁固定连接有第二轴承(532),所述第二轴承(532)内圈固定连接有第二传动轴(53),所述第二轴承(532)远离下壳体(5)侧设置有第二垫片(531),所述第二垫片(531)与第二传动轴(53)转动连接,且第二垫片(531)远离第二轴承(532)侧与第二传动轴(53)轴肩相接触,所述下壳体(5)顶部中心处固定连接有保护罩(4),且保护罩(4)内侧壁固定连接有支撑板(41),所述第二传动轴(53)与支撑板(41)转动连接,所述第二传动轴(53)顶端固定连接有底板(31),所述底板(31)顶端固定连接有转动支撑座(32),所述转动支撑座(32)转动连接有旋转支架(2),所述旋转支架(2)一端固定连接有第一电机(33),所述旋转支架(2)外侧壁远离第一电机(33)位置设有限位块(34),所述转动支撑座(32)内设有限位槽(35),所述限位块(34)与限位槽(35)位置相配合,所述限位块(34)与限位槽(35)滑动连接,所述转动支撑座(32)顶部与上壳体(3)固定连接,所述旋转支架(2)远离转动支撑座(32)一端设置有扬声器(1),所述旋转支架(2)与扬声器(1)通过螺栓固定连接。

2.根据权利要求1所述的一种旋转式舞台用音响,其特征在于:所述第二电机(6)外侧设置有电机保护壳(61),所述电机保护壳(61)顶部和底部分别与上壳体(3)和下壳体(5)固定连接,所述电机保护壳(61)外侧壁与保护罩(4)固定连接。

3.根据权利要求1所述的一种旋转式舞台用音响,其特征在于:所述第一电机(33)与上壳体(3)内壁呈焊接设置。

4.根据权利要求1所述的一种旋转式舞台用音响,其特征在于:所述底板(31)与转动支撑座(32)通过螺栓固定连接。

5.根据权利要求1所述的一种旋转式舞台用音响,其特征在于:所述底板(31)与转动支撑座(32)通过螺栓固定连接。

6.根据权利要求1所述的一种旋转式舞台用音响,其特征在于:所述旋转支架(2)为T形设置。

7.根据权利要求1所述的一种旋转式舞台用音响,其特征在于:所述上壳体(3)两对称侧壁远离旋转支架(2)处设置有安装槽(36),所述安装槽(36)内安装有防尘布(37),所述防尘布(37)中间处开口使旋转支架(2)穿过。

8.根据权利要求1所述的一种旋转式舞台用音响,其特征在于:所述上壳体(3)为半球状中空壳体,且上壳体(3)与旋转支架(2)转动连接。

9.根据权利要求1所述的一种旋转式舞台用音响,其特征在于:所述下壳体(5)顶部均匀固定连接有多个加强筋(7),且加强筋(7)与保护罩(4)外侧壁固定连接。
