专利号: 2020800015941
申请人: 深圳市汇顶科技股份有限公司
专利类型:其他
专利状态:已下证
专利领域: 基本电子电路
更新日期:2024-08-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

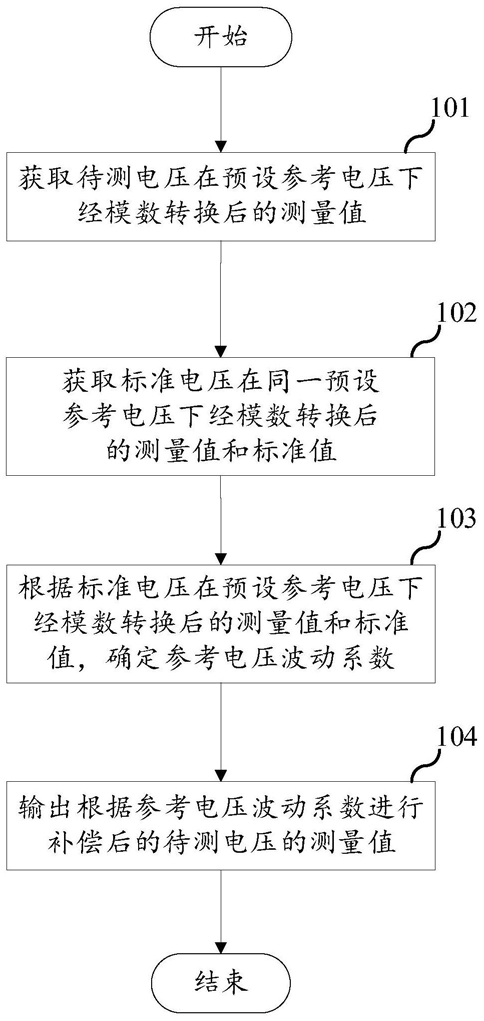

1.一种模数转换方法,其特征在于,包括:

获取待测电压在预设参考电压下经模数转换后的测量值;

获取标准电压在同一所述预设参考电压下经模数转换后的测量值和标准值;

根据所述标准电压在所述预设参考电压下经模数转换后的测量值和标准值,确定参考电压波动系数;

根据所述参考电压波动系数对所述待测电压的测量值进行补偿,并将补偿后的测量值作为所述待测电压的模数转换结果输出。

2.如权利要求1所述的方法,其特征在于,所述根据所述标准电压在所述预设参考电压下经模数转换后的测量值和标准值,确定参考电压波动系数,包括:根据所述标准电压在所述预设参考电压下经模数转换后的标准值与测量值的比值,确定所述参考电压波动系数。

3.如权利要求2所述的方法,其特征在于,所述根据所述参考电压波动系数对所述待测电压的测量值进行补偿,包括:根据以下公式对所述待测电压的测量值进行补偿;

其中,Dc为所述补偿后的测量值,DATA1为所述标准电压的测量值,Dref为所述标准电压的标准值,DATA2为所述待测电压的测量值。

4.如权利要求1所述的方法,其特征在于,在所述根据所述标准电压在所述预设参考电压下经模数转换后的测量值和标准值,确定参考电压波动系数前,还包括:获取所述标准电压进行标定时的标定参考电压及所述标准电压在所述标定参考电压下经模数转换后的标定值;

根据所述预设参考电压、所述标定参考电压、以及所述标定值,获取所述标准电压在所述预设参考电压下经模数转换后的标准值。

5.如权利要求4所述的方法,其特征在于,所述根据所述预设参考电压、所述标定参考电压、以及所述标定值,获取所述标准电压在所述当前参考电压下经模数转换后的标准值,包括:根据以下公式确定所述标准电压的标准值Dref;

其中,V0为所述标定参考电压,D0为所述标准电压的标定值,Vref为所述预设参考电压。

6.如权利要求1至5中任一项所述的方法,其特征在于,

所述标准电压经模数转换后的测量值,通过第一模数转换器对所述标准电压进行采样获取得到;

所述待测电压经模数转换后的测量值,通过第二模数转换器对所述待测电压进行采样获取得到;

其中,所述第一模数转换器与所述第二模数转换器具有相同的配置数据和时钟。

7.如权利要求1至5中任一项所述的方法,其特征在于,

所述待测电压经模数转换后的测量值和所述标准电压经模数转换后的测量值,通过同一模数转换器按照预设顺序依次对所述待测电压和所述标准电压进行采样获取得到。

8.一种模数转换装置,其特征在于,包括:模数转换单元和计算单元;

所述模数转换单元,用于对标准电压及待测电压进行模数转换,得到所述标准电压及所述待测电压在同一预设参考电压下经模数转换后的测量值;

所述计算单元,用于根据所述标准电压在所述预设参考电压下经模数转换后的测量值与标准值,确定参考电压波动系数,并根据所述参考电压波动系数对所述待测电压的测量值进行补偿,将补偿后的测量值作为所述待测电压的模数转换结果输出。

9.如权利要求8所述的装置,其特征在于,所述模数转换单元,包括:第一模数转换器、第二模数转换器、与所述第一模数转换器及所述第二模数转换器连接的第一配置寄存器;

所述第一模数转换器,用于根据所述第一配置寄存器存储的配置数据对所述标准电压进行模数转换,获取所述标准电压经模数转换后的测量值;

所述第二模数转换器,用于根据所述第一配置寄存器存储的配置数据对所述待测电压进行模数转换,获取所述待测电压经模数转换后的测量值。

10.如权利要求9所述的装置,其特征在于,所述模数转换单元,还包括:第二配置寄存器及寄存器选择开关;

所述寄存器选择开关的第一输入端连接所述第一配置寄存器、第二输入端连接所述第二配置寄存器、输出端连接所述第一模数转换器,用于选择与所述第一模数转换器连通的配置寄存器。

11.如权利要求8所述的装置,其特征在于,所述模数转换单元,包括:第一采样电容、第二采样电容、电容选择开关及模数转换器;

所述第一采样电容,用于对所述标准电压进行采样;

所述第二采样电容,用于对所述待测电压进行采样;

所述第一采样电容与所述第二采样电容通过所述电容选择开关与所述模数转换器连接,所述电容选择开关用于选择与所述模数转换器连通的采样电容;

所述模数转换器,用于依次对连通的采样电容上的电压进行模数转换,得到所述标准电压及所述待测电压经模数转换后的测量值。

12.如权利要求10所述的装置,其特征在于,所述装置还包括:输出选择开关、第一数据寄存器和第二数据寄存器;

所述第一数据寄存器和所述第二数据寄存器均通过所述输出选择开关与所述模数转换器连接;

所述输出选择开关用于将所述模数转换器转换得到的所述标准电压的测量值输出到所述第一数据寄存器,将所述模数转换器转换得到的所述待测电压的测量值输出到所述第二数据寄存器。

13.如权利要求8所述的装置,其特征在于,所述计算单元为硬件加速器或预存有硬件加速器仿真模型的寄存器。

14.一种模数转换芯片,其特征在于,与至少一存储器连接,所述存储器存储有可被所述模数转换芯片执行的指令,所述指令被所述模数转换芯片执行,以使所述模数转换芯片能够执行如权利要求1至7中任一项所述的模数转换方法。

15.一种电子设备,其特征在于,包括:存储器,以及如权利要求14所述的模数转换芯片,所述存储器与所述模数转换芯片通信连接。

16.一种计算机可读存储介质,存储有计算机程序,其特征在于,所述计算机程序被处理器执行时实现权利要求1至7中任一项所述的模数转换方法。
