专利号: 2020233028032
申请人: 苏州福立康电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2025-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

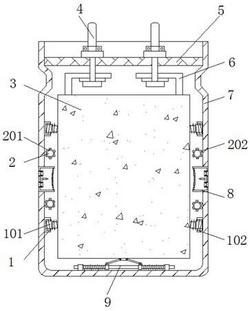

1.一种耐震防爆的电解电容器,包括铝壳(7)、固定盒(8)与复位弹簧(17),其特征在于:还包括用于方便对装置的振动减弱的减震机构(1)、便于散热的散热机构(2)以及防止装置爆炸的防爆结构;

所述铝壳(7)的内侧安装有素子(3),所述素子(3)顶端的两侧均连接有铝铆钉(6),且铝铆钉(6)的上方均连接有端子(4),所述铝壳(7)上方的内壁安装有封口板(5),所述减震机构(1)均匀安装于铝壳(7)内壁的两侧;

所述散热机构(2)均匀安装于铝壳(7)外壁的两侧;

所述防爆结构安装于铝壳(7)两侧内壁的中间位置处。

2.根据权利要求1所述的一种耐震防爆的电解电容器,其特征在于:所述减震机构(1)包括第一减震弹簧(101)和安装座(102),所述安装座(102)均匀安装于铝壳(7)内壁的两侧,所述安装座(102)的内壁均安装有第一减震弹簧(101)。

3.根据权利要求1所述的一种耐震防爆的电解电容器,其特征在于:所述散热机构(2)包括散热风管(201)和导热块(202),所述散热风管(201)安装于铝壳(7)外壁的两侧,所述散热风管(201)外壁铝壳(7)的内侧皆均匀安装有导热块(202)。

4.根据权利要求1所述的一种耐震防爆的电解电容器,其特征在于:所述铝壳(7)内部的底端安装有横杆(9),且横杆(9)外壁的两侧均安装有第二减震弹簧(12),所述第二减震弹簧(12)的一端均连接有滑块(10),且滑块(10)的顶端均活动铰接有支撑杆(11),所述支撑杆(11)的顶端均活动铰接于素子(3)的底端。

5.根据权利要求1所述的一种耐震防爆的电解电容器,其特征在于:所述防爆结构包括固定盒(8),所述固定盒(8)安装于铝壳(7)两侧内壁的中间位置处。

6.根据权利要求5所述的一种耐震防爆的电解电容器,其特征在于:所述固定盒(8)的一侧连接有弹性膜(13),所述固定盒(8)的一侧内壁安装有刺针(14)。

7.根据权利要求5所述的一种耐震防爆的电解电容器,其特征在于:所述固定盒(8)一侧内壁的两端均连接有出气管(15),所述出气管(15)内壁的两侧均活动铰接有挡板(16),且挡板(16)的外壁均连接有复位弹簧(17),所述复位弹簧(17)的一端均连接于出气管(15)的内壁。
