专利号: 2020232899248
申请人: 百达福美智能科技(江苏)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

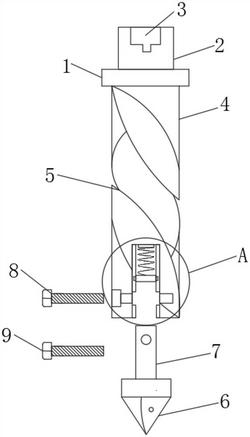

1.一种可更换钻尖的深孔钻头,其特征在于:包括连接座(1)、安装头(2)、定位槽(3)、钻杆(4)、钻头(5)、钻尖(6)、连接杆(7)、紧固螺栓一(8)、紧固螺栓二(9)、滑槽(10)、滑块(11)、活动块(12)、压缩弹簧(13)、螺栓槽(14)和螺孔(15);所述连接座(1)、安装头(2)、钻杆(4)、钻头(5)和钻尖(6)构成该深孔钻头的主体结构,所述连接座(1)的上表面固接有安装头(2),所述安装头(2)的内侧固定设置有定位槽(3),所述连接座(1)的下表面固接有钻杆(4),所述钻杆(4)的下端设置有钻头(5),且钻头(5)的下侧设置有钻尖(6),所述钻尖(6)的上端固定安装有连接杆(7),所述钻头(5)的下侧内部设置有滑槽(10),所述滑槽(10)的两侧侧壁上滑动连接有滑块(11),两个所述滑块(11)之间固定连接有活动块(12),所述活动块(12)的上侧与滑槽(10)的内顶面之间固定设置有压缩弹簧(13),所述钻头(5)的下侧横向贯穿设置有螺栓槽(14),且钻头(5)上纵向设置有螺孔(15),所述钻尖(6)通过紧固螺栓一(8)和紧固螺栓二(9)与螺栓槽(14)和螺孔(15)之间的配合作用与钻头(5)之间连接。

2.根据权利要求1所述的一种可更换钻尖的深孔钻头,其特征在于:所述钻杆(4)和钻头(5)采用一体成型工艺制成。

3.根据权利要求1所述的一种可更换钻尖的深孔钻头,其特征在于:所述钻尖(6)与钻头(5)之间通过紧固螺栓一(8)和紧固螺栓二(9)呈可拆卸式连接。

4.根据权利要求1所述的一种可更换钻尖的深孔钻头,其特征在于:所述钻尖(6)上设置有若干个散热孔,且散热孔均匀分布在钻尖(6)的表面。

5.根据权利要求1所述的一种可更换钻尖的深孔钻头,其特征在于:所述钻杆(4)和钻头(5)的表面设置有镀锌层。

6.根据权利要求1所述的一种可更换钻尖的深孔钻头,其特征在于:所述紧固螺栓一(8)和紧固螺栓二(9)二者呈垂直方式设置。
