专利号: 2020230194933
申请人: 山丹县云兽医动物防疫有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2023-09-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

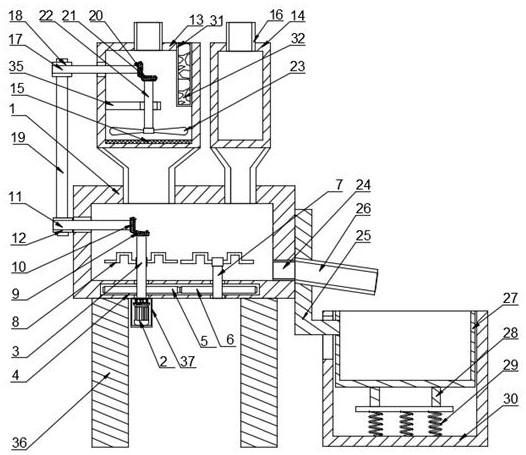

1.一种兽医用药物投喂装置,包括箱体(1),其特征在于:所述箱体(1)内部设有搅拌机构和喂食机构,所述搅拌机构延伸至箱体(1)外侧,所述喂食机构位于箱体(1)一侧,所述搅拌机构包括电机(2),所述电机(2)固定连接在箱体(1)底部,所述电机(2)输出轴固定连接有第一转轴(3),所述箱体(1)底部内侧靠设有内腔(4),所述第一转轴(3)顶端贯穿内腔(4)并延伸至箱体(1)内部,所述第一转轴(3)外侧固定套接有第一齿轮(5),所述第一齿轮(5)位于内腔(4)内侧,所述第一齿轮(5)一侧设有第二齿轮(6),所述第二齿轮(6)内部固定嵌设有第二转轴(7),所述第一转轴(3)和第二转轴(7)外侧均固定套接有搅拌轴(8),所述第一转轴(3)顶端固定连接有第一锥齿轮(9),所述第一锥齿轮(9)顶端设有第二锥齿轮(10),所述第二锥齿轮(10)一侧固定连接有第三转轴(11),所述第三转轴(11)一端延伸至箱体(1)外侧,所述第三转轴(11)外侧固定套接有第一链轮(12),所述箱体(1)顶部固定连接有进料桶一(13)和进料桶二(14),所述进料桶二(14)位于进料桶一(13)一侧,所述进料桶一(13)内部固嵌设有药品,所述进料桶二(14)内部固定嵌设有动物益生菌营养液,所述进料桶一(13)底部固定嵌设有过滤网(15),所述进料桶一(13)和进料桶二(14)顶部均固定连接有进料管(16),所述进料桶一(13)内部嵌设有第四转轴(17),所述第四转轴(17)一端延伸至进料桶一(13)一侧外部,所述第四转轴(17)一端固定套接有第二链轮(18),所述第一链轮(12)与第二链轮(18)外侧均设有链条(19),所述第一链轮(12)与第二链轮(18)之间通过链条(19)驱动活动连接,所述第四转轴(17)另一端固定连接有第三锥齿轮(20),所述第三锥齿轮(20)底端设有第四锥齿轮(21),所述第四锥齿轮(21)底端固定连接有第五转轴(22),所述第五转轴(22)底端固定套接有搅拌叶(23),所述箱体(1)一侧固定连接有出料管(24),所述电机(2)外侧套设有保护部件;

所述喂食机构包括挡板(25),所述挡板(25)位于箱体(1)一侧,所述挡板(25)内部固定嵌设有连接管(26),所述连接管(26)底部设有喂药槽(27),所述喂药槽(27)底部一侧固定连接在挡板(25)一侧,所述喂药槽(27)底部固定连接有支撑架(28),所述支撑架(28)底部固定连接有三个弹簧(29),所述喂药槽(27)外侧固定套设有支撑箱(30),所述支撑箱(30)顶部与三个弹簧(29)固定连接。

2.根据权利要求1所述的一种兽医用药物投喂装置,其特征在于:所述进料桶一(13)一侧内壁固定连接有储物箱(31),所述储物箱(31)内部固定嵌设有干燥剂包(32),所述箱体(1)与箱门(34)通过铰链连接。

3.根据权利要求1所述的一种兽医用药物投喂装置,其特征在于:所述进料桶一(13)内另一侧内壁固定连接有连接板(35),所述连接板(35)套设在第五转轴(22)外侧,所述第五转轴(22)与连接板(35)连接处通过轴承活动连接。

4.根据权利要求1所述的一种兽医用药物投喂装置,其特征在于:所述箱体(1)底部固定连接有支撑座(36)。

5.根据权利要求1所述的一种兽医用药物投喂装置,其特征在于:所述第一转轴(3)、第二转轴(7)和第三转轴(11)与箱体(1)连接处均通过轴承活动连接,所述第四转轴(17)与进料箱连接处通过轴承活动连接。

6.根据权利要求1所述的一种兽医用药物投喂装置,其特征在于:所述支撑箱(30)一侧开设有活动槽,所述挡板(25)底部嵌设在活动槽内部,所述挡板(25)与活动槽相匹配。

7.根据权利要求1所述的一种兽医用药物投喂装置,其特征在于:所述保护部件包括保护罩(37),所述保护罩(37)套设在电机(2)外侧,所述保护罩(37)固定连接在箱体(1)底部,所述保护罩(37)前后两侧表面均开设有散热孔(38)。

8.根据权利要求1所述的一种兽医用药物投喂装置,其特征在于:所述保护部件包括保护罩(37),所述保护罩(37)套设在电机(2)外侧,所述保护罩(37)固定连接在箱体(1)底部,所述保护罩(37)前后两侧表面均固定嵌设有散热网(33)。
