专利号: 2020230145284
申请人: 苏州杰英五金有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

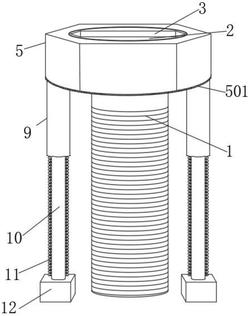

1.一种圆杯内六角圆头螺钉,包括螺杆(1)、螺帽(2)和帽套(5),其特征在于:所述螺杆(1)的上表面固定连接有螺帽(2),所述螺帽(2)的上表面开设有六角槽(3),所述螺帽(2)一侧面均匀开设有第一滑动槽(4),所述螺帽(2)外表面设有帽套(5),所述螺帽(2)外表面均匀设有钢珠(6),所述帽套(5)内壁均匀开设有第二滑动槽(7),所述帽套(5)下表面铺设有橡胶垫(501)。

2.根据权利要求1所述的一种圆杯内六角圆头螺钉,其特征在于:所述帽套(5)下表面开设有限位槽(8),所述限位槽(8)外表面插设有管套(9),所述管套(9)外表面插设有弹簧杆(10),所述弹簧杆(10)外表面套设有压力弹簧(11),所述弹簧杆(10)底端固定安装有海绵垫(12)。

3.根据权利要求1所述的一种圆杯内六角圆头螺钉,其特征在于:所述第一滑动槽(4)外表面与第二滑动槽(7)外表面均与钢珠(6)紧密贴合,所述螺帽(2)通过钢珠(6)与帽套(5)滑动连接。

4.根据权利要求2所述的一种圆杯内六角圆头螺钉,其特征在于:所述限位槽(8)、管套(9)、弹簧杆(10)以及压力弹簧(11)和海绵垫(12)均对称设有两个,所述弹簧杆(10)顶端外表面与管套(9)内壁紧密贴合。

5.根据权利要求2所述的一种圆杯内六角圆头螺钉,其特征在于:所述压力弹簧(11)一端与管套(9)下表面固定连接,所述弹簧杆(10)顶端设有强力弹簧。

6.根据权利要求2所述的一种圆杯内六角圆头螺钉,其特征在于:所述帽套(5)外表面对称固定安装有固定块(801),两个所述固定块(801)外表面均插设有固定杆(802),两个所述固定杆(802)一端固定安装有挡块(803),且固定杆(802)延伸至帽套(5)内部。

7.根据权利要求6所述的一种圆杯内六角圆头螺钉,其特征在于:所述帽套(5)内部对称开设有卡槽,所述挡块(803)形状与卡合槽形状相反。
