专利号: 2020229577696
申请人: 江苏和盈布业研究院有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

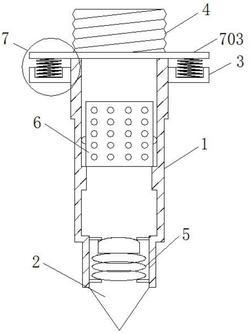

1.一种家电加工用环保注塑机射嘴,包括射嘴本体(1),其特征在于,所述射嘴本体(1)的底部套接有射嘴头(2),其射嘴本体(1)的表面固定连接有限位块(3),且射嘴本体(1)的顶端固定连接有螺纹连接块(4),所述射嘴本体(1)的内部安装有防漏机构(5),所述防漏机构(5)的内部包括有隔板(501),且隔板(501)的内部嵌合连接有通槽(502),所述射嘴本体(1)的内壁两侧分别固定连接有支撑板(503),且支撑板(503)的顶端固定连接有第一复位弹簧(504),所述第一复位弹簧(504)的顶端固定连接有密封塞(505),其密封塞(505)与通槽(502)之间相连接,且密封塞(505)通过第一复位弹簧(504)与支撑板(503)之间构成弹性伸缩结构,所述射嘴本体(1)的内部安装有过滤机构(6),所述限位块(3)的顶端安装有密封机构(7)。

2.根据权利要求1所述的一种家电加工用环保注塑机射嘴,其特征在于,所述过滤机构(6)的内部包括有过滤桶(601),且过滤桶(601)与射嘴本体(1)的内部之间为活动套接,所述过滤桶(601)的表面嵌合有多个通孔(602),且过滤桶(601)的两侧分别开设有第一凹槽(603),所述第一凹槽(603)的内壁两端固定连接有连接杆(604),且连接杆(604)的表面活动套接有滚珠(605)。

3.根据权利要求2所述的一种家电加工用环保注塑机射嘴,其特征在于,所述滚珠(605)通过连接杆(604)与第一凹槽(603)之间构成滑动结构,且第一凹槽(603)关于过滤桶(601)的中轴线呈对称。

4.根据权利要求1所述的一种家电加工用环保注塑机射嘴,其特征在于,所述密封机构(7)的内部包括有两个第二凹槽(701),其第二凹槽(701)的内部固定连接有第二复位弹簧(702),且第二复位弹簧(702)的顶端固定连接有密封胶圈(703)。

5.根据权利要求4所述的一种家电加工用环保注塑机射嘴,其特征在于,所述密封胶圈(703)与螺纹连接块(4)的表面之间为活动套接,且密封胶圈(703)通过第二复位弹簧(702)与第二凹槽(701)之间构成弹性伸缩结构。

6.根据权利要求4所述的一种家电加工用环保注塑机射嘴,其特征在于,所述第二凹槽(701)与限位块(3)之间通过开槽构成一体化连接,且限位块(3)关于射嘴本体(1)的纵轴线呈对称。
