专利号: 2020229525475
申请人: 赵龙海
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

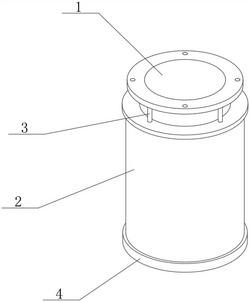

1.一种用于矿井钻探的钻杆防滑装置,其特征在于:包括安装筒(1)和外筒(2);所述安装筒(1)的顶面固定连接有第一安装板(9),所述第一安装板(9)顶面的边缘处开设有多个第一通孔(10),所述安装筒(1)的底面固定连接有第二安装板(8),所述第一安装板(9)和第二安装板(8)之间固定连接有多个固定柱(3);

所述外筒(2)的顶面固定连接有第三安装板(6),所述第三安装板(6)顶面的内侧开设有多个第二通孔(7),所述外筒(2)放置在安装筒(1)的外部,且与其滑动连接,多个所述固定柱(3)分别贯穿多个第二通孔(7),多个所述固定柱(3)的外表面均设置有弹性部件(5),多个所述弹性部件(5)均位于第二安装板(8)和第三安装板(6)之间,且位于外筒(2)的内部,所述外筒(2)的底部设置有封盖(4)。

2.根据权利要求1所述的一种用于矿井钻探的钻杆防滑装置,其特征在于:多个所述第一通孔(10)均匀分布在第一安装板(9)的顶面,多个所述第一通孔(10)的内径相等。

3.根据权利要求1所述的一种用于矿井钻探的钻杆防滑装置,其特征在于:多个所述固定柱(3)均匀分布在第一安装板(9)和第二安装板(8)之间,多个所述固定柱(3)外表面的两端均通过焊接的方式分别与第一安装板(9)和第二安装板(8)固定连接。

4.根据权利要求1所述的一种用于矿井钻探的钻杆防滑装置,其特征在于:多个所述第二通孔(7)的内径均不小于固定柱(3)的直径,多个所述第二通孔(7)均位于外筒(2)的内侧。

5.根据权利要求1所述的一种用于矿井钻探的钻杆防滑装置,其特征在于:多个所述弹性部件(5)的内径均不小于固定柱(3)的直径,多个所述弹性部件(5)的外表面均与安装筒(1)的内壁和外筒(2)的外表面完全不接触,多个所述弹性部件(5)的长度均大于固定柱(3)的长度。

6.根据权利要求1所述的一种用于矿井钻探的钻杆防滑装置,其特征在于:所述外筒(2)的长度大于安装筒(1)的长度,所述外筒(2)内壁的底部均设置有螺纹,所述封盖(4)与外筒(2)螺纹连接。
