专利号: 2020228997746
申请人: 无锡市亨利富建设发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-06-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

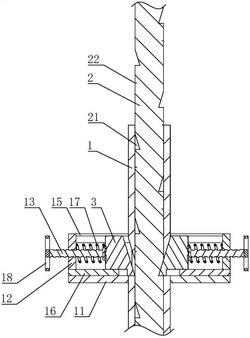

1.一种调节范围广的装配式建筑施工支撑系统,包括滑动配合的外管(1)和内管(2),其特征在于:所述外管(1)的外侧壁上设有调节座(11),所述调节座(11)上设有楔块(3)和支撑板(12),所述楔块(3)滑动穿设在外管(1)的侧壁上,且楔块(3)的滑移方向指向外管(1)的轴心,楔块(3)朝向外管(1)轴心一端的上表面倾斜设置,所述支撑板(12)位于楔块(3)背向外管(1)轴心的一侧,支撑板(12)上穿设有调节螺杆(13),所述调节螺杆(13)与楔块(3)相抵,所述内管(2)朝向楔块(3)一侧的侧壁上开设有若干缺槽(21),所述缺槽(21)沿竖直方向排列。

2.根据权利要求1所述的一种调节范围广的装配式建筑施工支撑系统,其特征在于:所述调节螺杆(13)的轴线与楔块(3)的滑移方向平行,所述楔块(3)朝向调节螺杆(13)一端的端面上转动架设有若干滚针(31),所述滚针(31)指向调节螺杆(13)的轴线,滚针(31)环绕调节螺杆(13)的轴线分布,所述调节螺杆(13)通过滚针(31)与楔块(3)相抵。

3.根据权利要求1所述的一种调节范围广的装配式建筑施工支撑系统,其特征在于:所述内管(2)上设有指示刻度一(22),所述指示刻度一(22)与缺槽(21)分别对应,所述调节螺杆(13)上设有指示刻度二(14)。

4.根据权利要求1所述的一种调节范围广的装配式建筑施工支撑系统,其特征在于:所述支撑板(12)顶端设有连杆(15),连杆(15)背向支撑板(12)一端与外管(1)相连。

5.根据权利要求4所述的一种调节范围广的装配式建筑施工支撑系统,其特征在于:所述连杆(15)的轴线与楔块(3)的滑移方向平行,连杆(15)的横截面呈L型,连杆(15)成对设置在支撑板(12)两侧,两根连杆(15)分别与楔块(3)上表面的两侧滑动配合。

6.根据权利要求1所述的一种调节范围广的装配式建筑施工支撑系统,其特征在于:所述支撑板(12)的上表面设有导轨(16),所述导轨(16)的轴线与楔块(3)的滑移方向平行,导轨(16)上表面的宽度大于下表面的宽度,所述楔块(3)与导轨(16)滑动配合。

7.根据权利要求1所述的一种调节范围广的装配式建筑施工支撑系统,其特征在于:所述支撑板(12)与楔块(3)之间设有复位弹簧(17)相连。

8.根据权利要求1所述的一种调节范围广的装配式建筑施工支撑系统,其特征在于:所述调节座(11)成对设置在外管(1)两侧,所述缺槽(21)对应设有两组,且两组缺槽(21)沿竖直方向交错设置。
