专利号: 2020228580901
申请人: 迟彩玲
专利类型:实用新型
专利状态:已下证
专利领域: 纸品制作;纸的加工
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

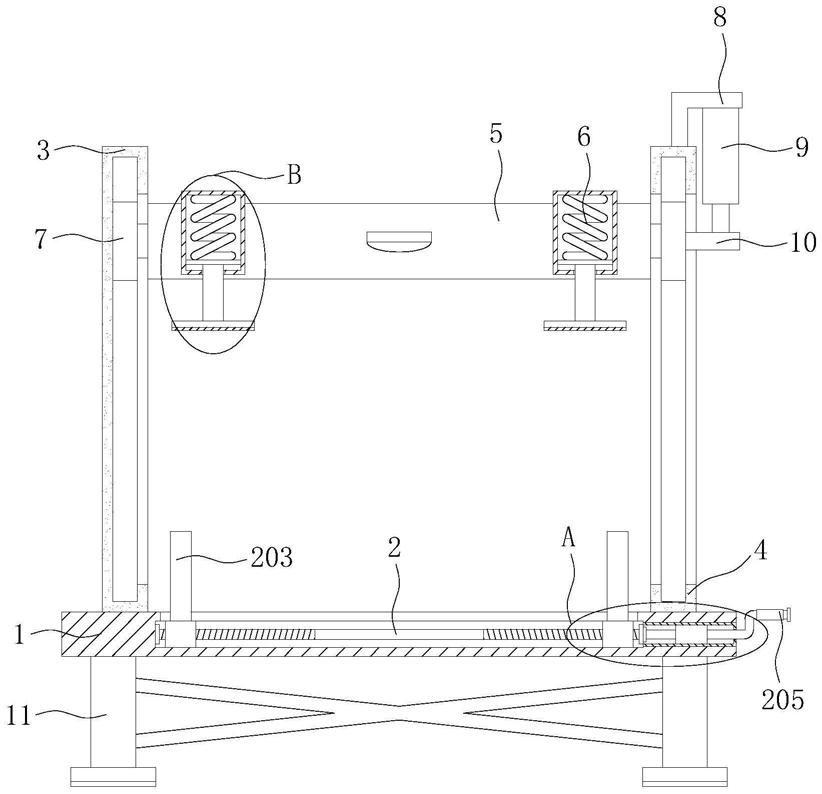

1.一种用于纸箱生产的切纸机,包括横板(1),其特征在于:所述横板(1)上设置有夹持机构(2),横板(1)的顶部外表面固定安装有第一竖板(3)和第二竖板(4),第一竖板(3)和第二竖板(4)的内部均开设有滑槽,横板(1)上设置有刀片(5),刀片(5)上设置有压制机构(6),滑槽内滑动安装有滑块(7),第一竖板(3)和第二竖板(4)的相邻侧壁均开设有开口,刀片(5)的两侧穿过开口并分别与两组滑块(7)的一侧焊接安装,刀片(5)与第一竖板(3)和第二竖板(4)滑动安装,第二竖板(4)的顶部外表面固定安装有L形板(8),L形板(8)的底部外表面固定安装有液压杆(9),液压杆(9)的自由端固定连接有导动板(10),第二竖板(4)的另一侧开设有开口,导动板(10)的一侧穿过开口并与另一组滑块(7)的一侧焊接安装,横板(1)的底部外表面焊接安装有支撑腿(11)。

2.根据权利要求1所述的一种用于纸箱生产的切纸机,其特征在于:所述夹持机构(2)包括有滑动块(201)、双向丝杆(202)、带动块(203)、安装盒(204)、摇把(205)和安装块(206),横板(1)的内部开设有滑动槽,滑动槽内滑动安装有两组滑动块(201),滑动槽内转动安装有双向丝杆(202),滑动块(201)螺纹套设于双向丝杆(202)的外壁,横板(1)的顶部外表面开设有条形开口,横板(1)的顶部外表面设置有带动块(203),带动块(203)的底部穿过条形开口并与滑动块(201)的顶部固定连接,带动块(203)与横板(1)滑动安装,横板(1)的内部开设有安装槽,安装槽内焊接安装有安装盒(204),安装盒(204)的内壁焊接安装有安装块(206),横板(1)的一侧设置有摇把(205),摇把(205)的一端穿过安装块(206)延伸至滑动槽内并与双向丝杆(202)固定连接,安装块(206)活动套设于摇把(205)的外壁。

3.根据权利要求2所述的一种用于纸箱生产的切纸机,其特征在于:所述摇把(205)的外壁套设有防滑套。

4.根据权利要求1所述的一种用于纸箱生产的切纸机,其特征在于:所述压制机构(6)包括有固定盒(601)、弹簧(602)、挡板(603)、连接杆(604)和压制板(605),刀片(5)的前侧和后侧均固定安装有两组固定盒(601),固定盒(601)的内部开设有放置槽,放置槽内固定安装有弹簧(602),弹簧(602)的一端焊接安装有挡板(603),挡板(603)与固定盒(601)的内壁相贴合,挡板(603)的底部固定安装有连接杆(604),连接杆(604)的一端延伸至固定盒(601)的底部并固定连接有压制板(605),压制板(605)的底部固定安装有防滑垫。

5.根据权利要求1所述的一种用于纸箱生产的切纸机,其特征在于:所述刀片(5)的前侧外表面固定安装有定位灯。

6.根据权利要求1所述的一种用于纸箱生产的切纸机,其特征在于:所述支撑腿(11)的底部外表面固定安装有垫脚,支撑腿(11)的数量为两组,两组支撑腿(11)的相邻侧壁焊接安装有加强筋。
