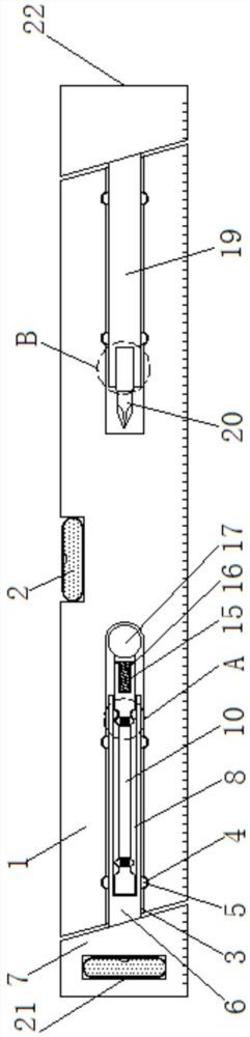

1.一种室内设计用测绘装置，其特征在于，包括：水平尺主体(1)，在所述水平尺主体(1)上沿其长度方向设置有第一水平珠(2)；

沿着所述水平尺主体(1)的长度方向设置在其一端的第一限位槽(3)，在所述第一限位槽(3)内设置有可沿所述水平尺主体(1)的长度方向移动并固定位置的第一限位杆(6)，其一端伸出所述第一限位槽(3)，并固定设置有第一固定块(7)，在所述第一固定块(7)上设置有第二水平珠(21)，所述第二水平珠(21)垂直于所述水平尺主体(1)的长度方向设置，并竖向设置；和/或

沿着所述水平尺主体(1)的长度方向设置在其另一端的第二限位槽(18)，在所述第二限位槽(18)内设置有可沿所述水平尺主体(1)的长度方向移动并固定位置的第二限位杆(19)，其一端伸出所述第二限位槽(18)，并固定设置有第二固定块(22)，在所述第二固定块(22)上设置有第三水平珠(23)，所述第三水平珠(23)沿着所述水平尺主体(1)的长度方向设置并水平设置，或者，所述第三水平珠(23)垂直于所述水平尺主体(1)的长度方向设置，并水平设置。

2.根据权利要求1所述的室内设计用测绘装置，其特征在于：所述第一限位杆(6)绕周向在其表面设置有至少两圈的第一凸块(5)，在所述第一限位槽(3)的内壁表面设置有与各所述第一凸块(5)对应的若干第一凹槽(4)，所述第一限位杆(6)带动所述第一凸块(5)移动，所述第一凸块(5)卡接在所述第一凹槽(4)内或离开所述述第一凹槽(4)；

所述第二限位杆(19)绕周向在其表面设置有至少两圈的第二凸块(24)，在所述第二限位槽(18)的内壁表面设置有与各所述第二凸块(24)对应的若干第二凹槽(25)，所述第二限位杆(19)带动所述第二凸块(24)移动，所述第二凸块(24)卡接在所述第二凹槽(25)内或离开所述述第二凹槽(25)。

3.根据权利要求2所述的室内设计用测绘装置，其特征在于：所述第一凸块(5)为弧形的凸起结构，所述第一凹槽(4)为与所述第一凸块(5)形状和尺寸匹配的弧形的凹槽结构；

所述第二凸块(24)为弧形的凸起结构，所述第二凹槽(25)为与所述第二凸块(24)形状和尺寸匹配的弧形的凹槽结构。

4.根据权利要求3所述的室内设计用测绘装置，其特征在于：所述第一限位杆(6)远离所述第一固定块(7)的一端设置有第三限位槽(8)，在所述第三限位槽(8)内设置有可沿所述水平尺主体(1)的长度方向移动并固定位置的第三限位杆(10)，所述第三限位杆(10)远离所述第一固定块(7)的一端可拆卸连接有球头(17)；

所述第二限位杆(19)远离所述第二固定块(22)的一端沿着所述水平尺主体(1)的长度方向插接有螺丝刀头(20)。

5.根据权利要求4所述的室内设计用测绘装置，其特征在于：所述球头(17)固定连接有螺纹杆(16)，所述第三限位杆(10)远离所述第一固定块(7)的一端设置有对应的螺纹槽(15)，所述螺纹杆(16)和所述螺纹槽(15)螺纹连接。

6.根据权利要求4所述的室内设计用测绘装置，其特征在于：所述第三限位杆(10)为长方体形，所述第三限位杆(10)绕周向在其中部表面设置有导向槽(11)，所述导向槽(11)的两端为倒角结构，在所述导向槽(11)内靠近两端的倒角结构处分别设置有一个活动槽(12)，各所述活动槽(12)垂直于所述水平尺主体(1)的长度方向设置并将所述第三限位杆(10)贯穿，各所述活动槽(12)贯穿所述第三限位杆(10)形成的两个开口处分别设置有一个收口，在两个收口之间设置有弹簧(13)，在所述弹簧(13)的两端和对应的所述收口之间分别设置有一个尺寸大于所述收口的限位板，各所述限位板上固定有一个可穿过所述收口的限位块(14)，在所述第三限位槽(8)的两端的内壁上分别对应的设置有两个限位凸块(9)，所述第三限位杆(10)带动各所述限位块(14)移动，各所述限位凸块(9)可卡在一个所述的限位块(14)的邻近的倒角结构之间。

7.根据权利要求6所述的室内设计用测绘装置，其特征在于：所述限位凸块(9)为半球形的凸起结构。

8.根据权利要求7所述的室内设计用测绘装置，其特征在于：各所述限位块(14)为弧形的凸起结构。
