专利号: 2020227814574
申请人: 淮安德尔机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

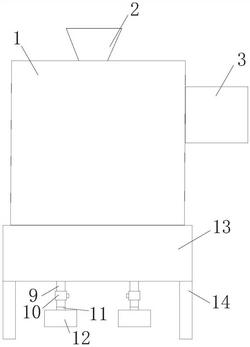

1.一种饲料用双轴桨叶混合机,其特征在于:包括混合箱(1)、混合机构和落料机构,所述混合机构安装在混合箱(1)的一侧面,所述落料机构安装在混合箱(1)的底端面;

所述混合机构包括固定框架(3)、第一轴承(7)、电磁阀(10)和第二轴承(22),所述固定框架(3)固定安装在混合箱(1)的一侧面,所述固定框架(3)一侧板的内壁水平固定安装有电机(4),所述电机(4)的输出轴固定套接有主动齿轮(5),所述固定框架(3)通过第二轴承(22)转动安装有转轴(21),所述转轴(21)的外表面固定套接有连接齿轮(20),所述第一轴承(7)的数量为四个,所述混合箱(1)通过对应的第一轴承(7)转动安装有两根搅拌桨(8),两根所述搅拌桨(8)的一端均固定套接有从动齿轮(6),所述混合箱(1)的底部竖直贯穿安装有连接管(9),所述连接管(9)的一端固定套接电磁阀(10)的进料管,所述电磁阀(10)的出料管固定连接有螺纹筒(11),所述螺纹筒(11)螺纹连接有集料盒(12);

所述落料机构包括支撑箱(13),所述支撑箱(13)设置在混合箱(1)的底端面,所述支撑箱(13)底板的顶端面固定安装有振动电机(15),所述振动电机(15)的输出轴固定安装有振动板(16),所述支撑箱(13)底板的顶端面竖直固定安装有两个缓冲筒(17),两个所述缓冲筒(17)内壁的顶端面均竖直固定安装有缓冲弹簧(19),两个所述缓冲弹簧(19)的顶端均固定安装有连接筒(18)。

2.根据权利要求1所述的一种饲料用双轴桨叶混合机,其特征在于:所述混合箱(1)的顶部开设有入料口,所述混合箱(1)的顶部固定安装有进料漏斗(2),所述进料漏斗(2)的位置与入料口相对应。

3.根据权利要求1所述的一种饲料用双轴桨叶混合机,其特征在于:两个所述从动齿轮(6)分别与连接齿轮(20)和主动齿轮(5)啮合,所述连接齿轮(20)与主动齿轮(5)啮合。

4.根据权利要求1所述的一种饲料用双轴桨叶混合机,其特征在于:所述固定框架(3)为倒“匚”形框架,所述集料盒(12)顶板的中部处设有贯穿的螺纹。

5.根据权利要求1所述的一种饲料用双轴桨叶混合机,其特征在于:所述振动板(16)与支撑箱(13)顶板的底端面相触,两跟所述连接筒(18)均与支撑箱(13)顶板的底端面相触。

6.根据权利要求1所述的一种饲料用双轴桨叶混合机,其特征在于:所述支撑箱(13)底板的底端面固定安装有四根支架(14),四根所述支架(14)均匀分布在混合箱(1)底板的四个拐角处。
