专利号: 2020227697617
申请人: 天津铝拓门窗有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

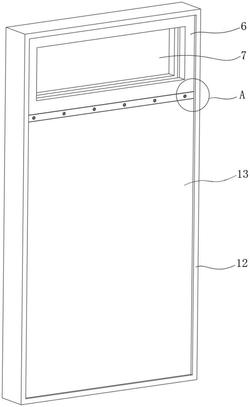

1.一种防火隔断门窗结构,其特征在于:所述门窗结构包括一门体,所述门体的顶部安装有一窗体;

所述门体包括一背板(1),所述背板(1)的一侧固定连接有若干个支撑钢架(2),若干个所述支撑钢架(2)之间填充有膨胀珍珠岩防火板(3);

若干个所述支撑钢架(2)的一侧通过若干个安装构件(4)固定安装有一玻镁防火板(5);

所述窗体包括固定安装在门体上的安装架(6),所述安装架(6)为矩形框架结构,所述安装架(6)的内壁嵌设有一防火玻璃(7)。

2.根据权利要求1所述的一种防火隔断门窗结构,其特征在于:所述支撑钢架(2)为等腰梯形结构,且组成所述支撑钢架(2)的钢板为H型钢板。

3.根据权利要求2所述的一种防火隔断门窗结构,其特征在于:所述支撑钢架(2)的内部焊接有一X形结构的加强筋(8),且组成所述加强筋(8)的钢板为H型钢板。

4.根据权利要求1所述的一种防火隔断门窗结构,其特征在于:所述安装构件(4)包括固定连接在支撑钢架(2)一侧的安装座(401),所述安装座(401)的一端螺纹连接有第一沉头螺栓(402),所述玻镁防火板(5)的一侧开设有若干个与第一沉头螺栓(402)相对应的第一沉头孔,若干个所述安装座(401)穿过玻镁防火板(5)且玻镁防火板(5)与支撑钢架(2)抵接。

5.根据权利要求1所述的一种防火隔断门窗结构,其特征在于:所述门体的顶部固定连接有一安装板(9),所述安装板(9)的上表面开设有T形滑槽,所述T形滑槽的内部滑动设置有一T形结构的滑块(10),所述滑块(10)的顶部固定连接在安装架(6)的底部,所述安装板(9)的两侧均螺纹连接有一排第二沉头螺栓(11)。

6.根据权利要求1所述的一种防火隔断门窗结构,其特征在于:所述门窗结构的周边包裹有铁皮(12)。
