专利号: 2020227354778
申请人: 苏州鑫斗进日机电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

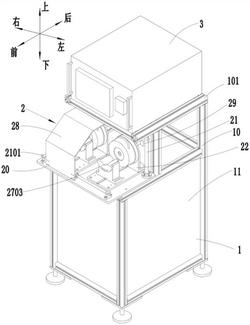

1.一种转子测试机,其特征在于,所述的转子测试机构包括:机架(1),所述的机架(1)分为上半框架(10)和下框架(11),所述的下框架(11)四周封闭,位于所述下框架(11)上方后半部分的所述上半框架(10)四周敞开,且所述的上半框架(10)包括有一上外框(101);

测试机构(2),位于所述下框架(11)上且在上半框架(10)的前方,所述的测试机构(2)包括固定设置在所述下框架(11)上的一底板(20)、固定设置有所述底板(20)后端部左右两侧处的一对竖滑轨(21)、一对测试头(25)、安装在所述的底板(20)上并且位于一对所述测试头(25)前方的测试座(27),所述的测试头(25)上布置有若干检测针(26),所述的测试座(27)包括底座(2701)和固定于所述底座(2701)上的转子座(2702),所述的底板(20)上设置有一左右滑动的安全门(28),所述的安全门(28)位于一对所述测试座(27)的前方并且同时位于一对所述竖滑轨(21)之间,所述的安全门(28)被而配置成仅能够遮挡一个所述的测试座(27),所述的一对竖滑轨(21)上分别安装有一传感器(29),所述的安全门(28)能够在左右滑动时触发所述的传感器(29);

控制柜(3),位于所述上外框(101)的上方,所述一对测试头(25)穿过所述上半框架(10)后方并且与所述控制柜(3)相信号连接,所述控制柜(3)同时与一对所述的传感器(29)相信号连接,所述的控制柜(3)能够基于一对所述传感器(29)反馈的信号控制所述的一对测试头(25)工作。

2.根据权利要求1所述的转子测试机,其特征在于,所述的一对竖滑轨(21)通过一后横杆(2100)连接,所述的后横杆(2100)前方位于所述底板(20)上方,且低于所述后横杆(2100)设置有一前横杆(2101),所述的安全门(28)通过常规连接滑动设置在所述的后横杆(2100)和前横杆(2101)上。

3.根据权利要求1所述的转子测试机,其特征在于,所述的底板(20)前端突出所述的下框架(11)的前端部。

4.根据权利要求1所述的转子测试机,其特征在于,所述的转子座(2702)为一半圆柱结构且中心部具有一半圆型凹口(2703)。

5.根据权利要求4所述的转子测试机,其特征在于,所述的半圆型凹口(2703)与所述测试头(25)为前后相对的位置关系。

6.根据权利要求1所述的转子测试机,其特征在于,所述的传感器(29)为接触传感器,所述的安全门(28)能够在左右滑动时分别与一对所述的接触传感器(29)触碰。
