专利号: 2020226984347
申请人: 黎诗韵
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

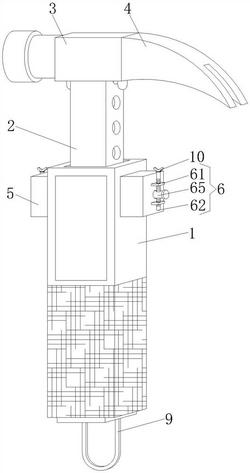

1.一种便于携带的五金锤,其特征在于:包括下手柄(1),所述下手柄(1)的内腔滑动连接有上手柄(2),所述下手柄(1)的顶部开设有与上手柄(2)配合使用的通槽,所述上手柄(2)的顶部贯穿通槽并栓接有锤头(3),所述锤头(3)的右侧一体成型有拔钉头(4),所述下手柄(1)两侧的顶部均栓接有固定座(5),所述固定座(5)的内腔设置有与上手柄(2)配合使用的收纳机构(6),所述收纳机构(6)相向的一侧贯穿至下手柄(1)的内腔并与上手柄(2)的两侧卡接。

2.根据权利要求1所述的一种便于携带的五金锤,其特征在于:所述收纳机构(6)包括连接板(61)、丝杆(62)、固定杆(63)、移动板(64)、移动杆(65)、定位杆(66)、第一弹簧(67)和第二弹簧(68),所述固定座(5)外侧的顶部和底部均栓接有连接板(61),所述连接板(61)相向的一侧嵌设有螺纹套,且螺纹套的内腔螺纹连接有丝杆(62),所述固定座(5)内腔两侧的顶部和底部均栓接有固定杆(63),所述固定杆(63)的外侧滑动连接有移动板(64),所述移动板(64)外侧的中心处栓接有移动杆(65),所述移动杆(65)顶部的外侧开设有与丝杆(62)配合使用的通孔,所述移动板(64)相向一侧的中心处栓接有定位杆(66),所述上手柄(2)的两侧均开设有定位杆(66)配合使用的定位槽,所述固定杆(63)的表面套设有第一弹簧(67),所述第一弹簧(67)相向的一侧与移动板(64)的外侧栓接,所述第一弹簧(67)远离移动板(64)的一侧与固定座(5)内腔的外侧栓接,所述上手柄(2)底部的两侧均栓接有第二弹簧(68),所述第二弹簧(68)的底部与下手柄(1)内腔的底部栓接。

3.根据权利要求1所述的一种便于携带的五金锤,其特征在于:所述上手柄(2)两侧的底部均栓接有连接块,所述下手柄(1)内腔的两侧均开设有滑槽(7),所述滑槽(7)的内腔滑动连接有与连接块配合使用的滑块(8)。

4.根据权利要求1所述的一种便于携带的五金锤,其特征在于:所述锤头(3)底部的两侧均栓接有限位块,所述下手柄(1)顶部的两侧均开设有与限位块配合使用的限位孔。

5.根据权利要求1所述的一种便于携带的五金锤,其特征在于:所述下手柄(1)的底部栓接有固定板,且固定板的底部栓接有固定绳(9)。

6.根据权利要求2所述的一种便于携带的五金锤,其特征在于:所述丝杆(62)的顶部栓接有固定块,且固定块的顶部栓接有旋钮(10)。

7.根据权利要求2所述的一种便于携带的五金锤,其特征在于:所述移动杆(65)的外侧栓接有按柄,所述下手柄(1)表面的底部通过强力胶粘接有防滑垫。
