专利号: 2020226560458
申请人: 浙江迪尚纺织有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 编织;花边制作;针织;饰带;非织造布
更新日期:2024-04-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

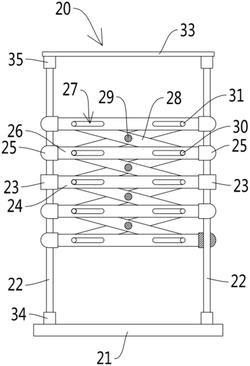

1.一种针织圆机专用纱架,包括挂架和设在挂架两侧的调节架,其特征在于:所述调节架包括调节座,调节座上设有两呈垂直上下延伸的导柱,两所述导柱上均设有处在同垂直高度上的固定套,两所述固定套间设有一固定横挡,所述固定套的上下方分别设有至少两滑动连接在导柱上的活动套,同垂直高度上的两所述活动套间设有一活动横挡,活动横挡和所述固定横挡上均设有呈水平延伸的调节孔,相邻两所述活动横挡间、相邻固定横挡和活动横挡间分别设有一十字剪叉,十字剪叉的中部铰接处设有转轴,相邻两所述十字剪叉相互铰接且铰接处设有滑动连接在调节孔内的第一滑销,最上方十字剪叉的上端、最下方十字剪叉的下端分别设有滑动连接在所述调节孔内的第二滑销,同垂直高度上的两所述第一滑销间设有一推杆气缸,推杆气缸的两端分别连接第一滑销;所述挂架包括两端分别连接在同垂直高度上的两转轴间的挂杆、设在挂杆上的挂钩。

2.根据权利要求1所述的针织圆机专用纱架,其特征在于:所述导柱的顶端设有限位板。

3.根据权利要求2所述的针织圆机专用纱架,其特征在于:所述导柱上套有紧贴调节座的第一缓冲圈。

4.根据权利要求3所述的针织圆机专用纱架,其特征在于:所述导柱上套有紧贴限位板的第二缓冲圈。

5.根据权利要求4所述的针织圆机专用纱架,其特征在于:所述第一缓冲圈和第二缓冲圈均为橡胶材料。
