专利号: 2020226523143
申请人: 南京源创包装设计实业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2025-02-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

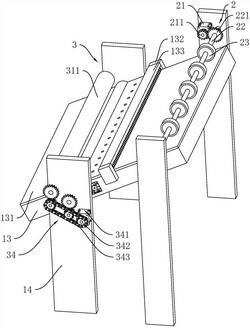

1.智能精密型包装盒纸张印刷机,其特征在于:包括上料台(1)、设置在上料台(1)上的输料板(13)以及设置在输料板(13)上的张紧架(14),所述张紧架(14)上设有用于对纸张进行张紧的张紧机构(3),所述输料板(13)远离上料台(1)的一侧用于与印刷单元(11)相连接,所述输料板(13)上设有用于带动纸张移动的输料组件(2),所述输料组件(2)位于所述张紧机构(3)与所述上料台(1)之间。

2.根据权利要求1所述的智能精密型包装盒纸张印刷机,其特征在于:所述张紧机构(3)包括下张紧辊(31)和上张紧辊(32),所述下张紧辊(31)和所述上张紧辊(32)均转动连接在张紧架(14)上,所述下张紧辊(31)位于所述输料板(13)内,所述下张紧辊(31)的一侧伸出输料板(13),所述上张紧辊(32)位于所述输料板(13)上方,上张紧辊(32)与输料板(13)之间形成供纸张穿过的张紧间隙(321),所述上张紧辊(32)位于所述下张紧辊(31)远离所述上料台(1)的一侧,所述张紧架(14)上设有用于驱动下张紧辊(31)和上张紧辊(32)转动的驱动组件(34)。

3.根据权利要求2所述的智能精密型包装盒纸张印刷机,其特征在于:所述驱动组件(34)包括张紧电机(341),所述张紧电机(341)固定在张紧架(14)上,所述张紧电机(341)的电机轴上固定连接有驱动链轮(342),所述驱动链轮(342)上套设有驱动链条(343),所述张紧架(14)上分别转动连接有下张紧轴(344)和上张紧轴(347),所述下张紧轴(344)上固定连接有下链轮(346),所述上张紧轴(347)上固定连接有上链轮(349),所述驱动链条(343)远离驱动链轮(342)的一侧依次套设在下链轮(346)和上链轮(349)上,所述下张紧轴(344)与所述下张紧辊(31)相连接,所述上张紧轴(347)与所述上张紧辊(32)相连接。

4.根据权利要求2所述的智能精密型包装盒纸张印刷机,其特征在于:所述输料板(13)的侧面上设有吹风机(33),所述输料板(13)内设有吹气空腔(134),所述输料板(13)上设有与吹气空腔(134)相连通吹气孔(135),所述吹气孔(135)位于所述下张紧辊(31)与所述上料台(1)之间,所述吹气孔(135)靠近所述下张紧辊(31)一侧设置。

5.根据权利要求2所述的智能精密型包装盒纸张印刷机,其特征在于:所述上张紧辊(32)的周壁上和所述下张紧辊(31)的周壁上均设有弹性垫(311)。

6.根据权利要求1所述的智能精密型包装盒纸张印刷机,其特征在于:所述输料组件(2)包括固定在输料板(13)上的输料电机(21)、转动连接在输料板(13)上的输料轴(22)以及固定连接在输料轴(22)上的输料轮(23),所述输料电机(21)的电机轴与所述输料轴(22)相连接,所述输料轴(22)靠近所述上料台(1)设置。

7.根据权利要求1所述的智能精密型包装盒纸张印刷机,其特征在于:所述输料板(13)的顶壁上设有光滑薄膜(131)。

8.根据权利要求1所述的智能精密型包装盒纸张印刷机,其特征在于:所述输料板(13)上设有除静电刷(133),所述除静电刷(133)朝向输料板(13)设置。
