专利号: 2020226392221
申请人: 黎维武
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

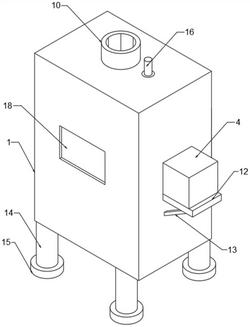

1.一种化工工程废料用过滤装置,包括过滤箱主体(1),其特征在于,所述过滤箱主体(1)内腔的中部固定嵌设有弧形滤板(2),所述过滤箱主体(1)内腔的顶部设置有碾碎辊(3),所述过滤箱主体(1)的一侧设置有伺服电机(5),所述伺服电机(5)的输出端贯穿过滤箱主体(1)的一侧传动连接有第一转轴(6),所述过滤箱主体(1)内壁的一侧通过轴承转动连接有第二转轴(7),所述第二转轴(7)和第一转轴(6)一侧均固定连接有L型连接杆(8),两个所述L型连接杆(8)之间固定连接有碾碎辊(3)。

2.根据权利要求1所述的一种化工工程废料用过滤装置,其特征在于,所述第一转轴(6)的外壁通过轴承与过滤箱主体(1)内壁的另一侧转动连接,所述过滤箱主体(1)一侧的中部固定连接有电机箱(4),所述伺服电机(5)固定安装于电机箱(4)的内部。

3.根据权利要求1所述的一种化工工程废料用过滤装置,其特征在于,所述过滤箱主体(1)的顶端固定穿插连接有进水管(10),所述过滤箱主体(1)的底端固定穿插连接有出水管(11),所述过滤箱主体(1)内腔的底部固定安装有活性炭过滤层(9)。

4.根据权利要求2所述的一种化工工程废料用过滤装置,其特征在于,所述电机箱(4)的底端固定连接有承载板(12),所述承载板(12)的一侧与过滤箱主体(1)一侧的中部固定连接,所述承载板(12)的底端固定连接有支撑斜板(13),所述支撑斜板(13)的一侧与过滤箱主体(1)的一侧固定连接。

5.根据权利要求1所述的一种化工工程废料用过滤装置,其特征在于,所述过滤箱主体(1)底端的边角处均固定连接有支撑柱(14),四个所述支撑柱(14)的底端均固定连接有脚垫(15),四个所述脚垫(15)的底端均开设有均匀分布的防滑纹。

6.根据权利要求1所述的一种化工工程废料用过滤装置,其特征在于,所述过滤箱主体(1)顶端的一侧固定嵌设有弹性垫(17),所述弹性垫(17)的内腔固定连接有高压水枪(16),所述过滤箱主体(1)正面的中部固定嵌设有观察窗(18)。

7.根据权利要求1所述的一种化工工程废料用过滤装置,其特征在于,所述伺服电机(5)通过外接开关与外部电源电性连接。
