专利号: 2020225711179
申请人: 铜仁职业技术学院
专利类型:实用新型
专利状态:无效专利
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-11-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

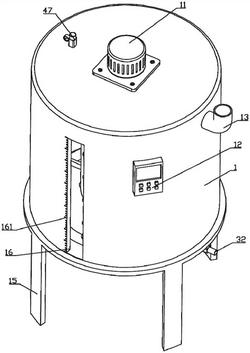

1.一种新型污水处理用氧化剂添加设备,包括罐体(1)、电机(11)和控制面板(12),所述罐体(1)设有进料口(13)、出料口(14)和支撑机构,所述控制面板(12)与外界电源电性连接,所述电机(11)与控制面板(12)电性连接,其特征在于:所述电机(11)的输出轴传动连接有伸入罐体(1)内的主轴(2),所述主轴(2)上侧固定连接有主动齿轮(21),所述罐体(1)内上端转动装配有对称设置的两个副轴(22),两个所述副轴(22)下侧均均匀设有若干搅拌叶片(221),两个所述副轴(22)上侧均固定连接有与主动齿轮(21)啮合的从动齿轮(23),所述罐体(1)内上侧设有隔板(24),所述主动齿轮(21)和两个从动齿轮(23)均位于隔板(24)上侧,所述罐体(1)内下侧设有环形分气管(3),所述环形分气管(3)均匀设有若干第一单向出气阀(31),所述环形分气管(3)连接有伸出罐体(1)下端的进气总管(32),所述罐体(1)内侧壁对称设有若干连接条(4),若干所述连接条(4)共同固定连接有一个与主轴(2)同轴心的引流罩(41),所述主轴(2)下侧均匀设有若干组位于引流罩(41)内的引流扇叶(42),其中一个所述连接条(4)设有与进气总管(32)连接的第一气道(43),所述引流罩(41)由上至下均匀设有若干个环形气道(44),若干所述环形气道(44)共同连接有一个与第一气道(43)连通的第二气道(45),若干所述环形气道(44)均均匀开有若干个开口朝向主轴(2)的第二单向出气阀(46),所述罐体(1)上端设有伸入罐体(1)内的气体回收口(47)。2.根据权利要求1所述的一种新型污水处理用氧化剂添加设备,其特征在于:所述支撑机构包括有与罐体(1)下端固定连接的四个支撑柱(15),四个所述支撑柱(15)下端均设有防滑垫。3.根据权利要求1所述的一种新型污水处理用氧化剂添加设备,其特征在于:所述出料口(14)设有电磁阀(141),所述电磁阀(141)与控制面板(12)电性连接。4.根据权利要求1所述的一种新型污水处理用氧化剂添加设备,其特征在于:所述罐体(1)设有透明观察窗(16)。5.根据权利要求4所述的一种新型污水处理用氧化剂添加设备,其特征在于:所述透明观察窗(16)设有液位标(161)。
