专利号: 2020225545713
申请人: 武汉轻工大学
专利类型:实用新型
专利状态:已下证
专利领域: 肥料;肥料制造〔4〕
更新日期:2023-12-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

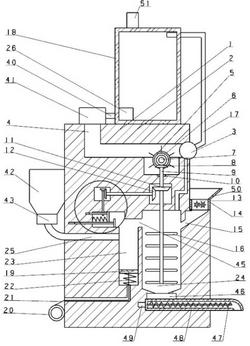

1.一种秸秆制肥装置,包括加工装置(1),其特征在于,所述加工装置(1)包括箱体(2),所述箱体(2)一侧设置有破碎装置(13),所述破碎装置(13)包括壳体(14),所述壳体(14)上设置有第一进料斗(50),所述壳体(14)一侧设置有电机(37),所述电机(37)通过输出轴(38)连接有破碎辊(39),所述壳体(14)通过进料腔(15)连接有搅拌室(24),所述搅拌室(24)上设置有搅拌轴(9),所述搅拌轴(9)从下至上依次设置有搅拌叶(16)、第三锥齿轮(11)、第二锥齿轮(8),所述第二锥齿轮(8)啮合连接有第一锥齿轮(6),所述第一锥齿轮(6)上设置有叶轮(5),所述叶轮(5)通过固定轴(7)连接在箱体(2)内部,所述第三锥齿轮(11)啮合连接有第四锥齿轮(12),所述第四锥齿轮(12)通过第一转轴(36)连接有第五锥齿轮(34),所述第五锥齿轮(34)啮合连接有第六锥齿轮(35),所述第六锥齿轮(35)通过第二转轴(33)固定连接有凸轮(32),所述凸轮(32)滑动连接有挡板(31),所述挡板(31)上设置有第一弹簧(30),所述第一弹簧(30)连接在箱体(2)内壁上,所述挡板(31)下端连接有滑板(28),所述滑板(28)一端连接有推板(27),所述滑板(28)通过滑槽(29)设置在箱体(2)内,所述箱体(2)内设置有饼粉仓(23),所述饼粉仓(23)通过送料口(45)与搅拌室(24)相互连通,所述饼粉仓(23)内滑动连接有载粉板(19),所述载粉板(19)通过第二弹簧(22)连接在饼粉仓(23)上,所述箱体(2)内设置有进水管腔(4),所述进水管腔(4)连接在搅拌室(24)上,所进水管腔(4)上设置有换向阀(3),所述换向阀(3)连接有回水管(17),所述回水管(17)连接有水箱(18),所述水箱(18)内侧底部设置有循环水泵(26),所述循环水泵(26)通过输水管(40)连接有第一控制阀(41),所述第一控制阀(41)设置在进水管腔(4)上。

2.根据权利要求1所述的一种秸秆制肥装置,其特征在于,所述箱体(2)内设置有密封圈(10),所述密封圈(10)转动连接有搅拌轴(9)。

3.根据权利要求1所述的一种秸秆制肥装置,其特征在于,所述水箱(18)上设置有进水管(51)。

4.根据权利要求1所述的一种秸秆制肥装置,其特征在于,所述搅拌室(24)连接有第二控制阀(46),所述第二控制阀(46)下设置有搅拌筒(48),所述搅拌筒(48)左端固定设置有驱动装置(49),所述驱动装置(49)上设置有螺旋输送轴(47)。

5.根据权利要求1或2所述的一种秸秆制肥装置,其特征在于,所述饼粉仓(23)一侧连接有添料管(25),所述添料管(25)通过第三控制阀(43)连接有第二进料斗(42),所述载粉板(19)下连接有钢线(21),所述钢线(21)连接有拉环(20)。
