专利号: 2020225500549
申请人: 徐碧芝
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

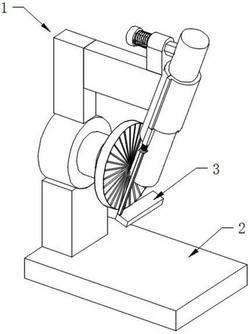

1.一种木桩加工制尖装置,包括木桩削尖机构(1),所述木桩削尖机构(1)包括电机(11),所述电机(11)通过外接电源电性连接,其特征在于:所述木桩削尖机构(1)还包括削尖主体(2)和半自动锁扣(3),所述半自动锁扣(3)与削尖主体(2)固定安装在一起;所述削尖主体(2)包括第一拉力弹簧(5)、滑杆(7)、束缚罩(8)、摆动罩(9)、打磨盘(10)和固定架(12),所述第一拉力弹簧(5)滑动套接在滑杆(7)的外侧,所述第一拉力弹簧(5)的一端与滑杆(7)固定连接在一起,所述第一拉力弹簧(5)另一端与固定架(12)固定安装在一起,所述滑杆(7)滑动安装在固定架(12)的上侧,所述束缚罩(8)固定连接在固定架(12)的上端前部,所述摆动罩(9)转动安装在束缚罩(8)的前端,所述打磨盘(10)的后端固定连接在电机(11)的转子前端,所述电机(11)与固定架(12)固定连接在一起;所述半自动锁扣(3)包括插杆(13)、滑套(14)和第二拉力弹簧(15),所述插杆(13)滑动插接安装在滑套(14)的内部,所述第二拉力弹簧(15)滑动套接安装在插杆(13)的外侧,所述第二拉力弹簧(15)的上端与滑套(14)固定连接在一起,所述第二拉力弹簧(15)的下端与插杆(13)固定安装在一起;所述滑套(14)固定连接在束缚罩(8)的侧端,所述插杆(13)的上端滑动插接安装在摆动罩(9)的下端。

2.根据权利要求1所述的一种木桩加工制尖装置,其特征在于:所述削尖主体(2)还包括第一连接块(4),所述第一连接块(4)固定连接在滑杆(7)的后端,所述第一拉力弹簧(5)与第一连接块(4)固定连接在一起。

3.根据权利要求1所述的一种木桩加工制尖装置,其特征在于:所述削尖主体(2)还包括滑座(6),所述滑座(6)的下端固定连接在固定架(12)的上端,所述滑杆(7)滑动安装在滑座(6)的内壁。

4.根据权利要求1所述的一种木桩加工制尖装置,其特征在于:所述半自动锁扣(3)还包括第二连接块(16),所述第二连接块(16)与插杆(13)固定连接在一起,所述第二拉力弹簧(15)的下端固定连接在第二连接块(16)的上端。

5.根据权利要求1所述的一种木桩加工制尖装置,其特征在于:所述半自动锁扣(3)还包括挡块(17),所述挡块(17)固定连接在插杆(13)的下端。
