专利号: 2020225434829
申请人: 重庆驰龙摩托车配件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

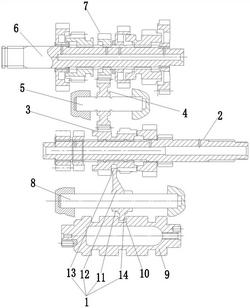

1.一种摩托车倒档结构,其特征在于,包括拨叉、主轴、主动齿轮组、倒档惰轮、固定轴、副轴和从动齿轮组,所述主动齿轮组与所述主轴间隙配合,并套设在所述主轴的外部,所述拨叉和所述固定轴分别设置在所述主轴的两侧,所述倒档惰轮与所述固定轴间隙配合,并套设在所述固定轴的外部,所述副轴设置在所述倒档惰轮的一侧,且所述副轴和所述主轴均位于所述倒档惰轮的同一侧,所述从动齿轮组与所述副轴间隙配合,并套设在所述副轴的外部。

2.如权利要求1所述的摩托车倒档结构,其特征在于,所述摩托车倒档结构还包括横轴,所述横轴与所述拨叉间隙配合,且所述拨叉套设在所述横轴的外部。

3.如权利要求2所述的摩托车倒档结构,其特征在于,所述拨叉包括套环、连接件、拨块和凸块,所述套环与所述横轴间隙配合,且所述套环套设在所述横轴的外部,所述连接件的一端与所述套环固定连接,所述连接件的另一端与所述拨块固定连接,所述拨块与所述主动齿轮组上的卡合部适配,所述凸块与所述套环固定连接,并位于所述套环的外部。

4.如权利要求3所述的摩托车倒档结构,其特征在于,所述摩托车倒档结构还包括转动件,所述转动件设置在所述横轴远离所述主轴的一侧,所述转动件上具有曲线槽,且所述曲线槽与所述凸块适配。

5.如权利要求4所述的摩托车倒档结构,其特征在于,所述曲线槽沿所述转动件的轴向线方向设置,且所述曲线槽设置在所述转动件的外表壁。
