专利号: 2020225147114
申请人: 威海利能家纺有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-04-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

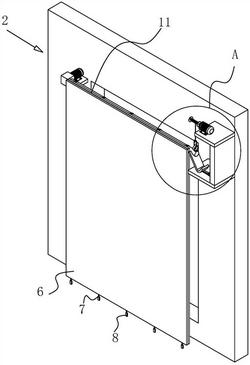

1.一种阻燃窗帘,包括窗帘布(1)和安装管(11),其特征在于:所述窗帘布(1)上端设有若干搭扣(12),所述安装管(11)穿设在搭扣(12)内,所述安装管(11)的端部设有与墙体相连的安装机构(2),所述安装机构(2)包括与墙体相连的安装板一(21)和安装板二(24),所述安装板一(21)上端设有旋转电机(22),所述旋转电机(22)的输出轴连有水平的旋转板(23),所述旋转板(23)开设有管孔一,所述安装管(11)穿设在管孔内,所述安装板二(24)远离墙体的一端连有弧形的架设板(25),所述架设板(25)上端开设有与安装管(11)相适配的安装槽(26),所述架设板(25)远离安装管(11)的一端设有气缸(3),所述气缸(3)的活塞杆与架设板(25)固定连接,所述安装板二(24)上端设有可驱动安装管(11)远离安装板一(21)端部升降的升降机构(4)。

2.根据权利要求1所述的一种阻燃窗帘,其特征在于:所述架设板(25)下端设有滑块(31),所述安装板二(24)上端开设有与滑块(31)相适配的滑槽。

3.根据权利要求2所述的一种阻燃窗帘,其特征在于:所述滑块(31)包括竖直的连接部(32)和水平的滑动部(33),所述连接部(32)上端与架设板(25)相连,所述连接部(32)下端与滑动部(33)中部相连。

4.根据权利要求1所述的一种阻燃窗帘,其特征在于:所述升降机构(4)包括设置在安装板二(24)上端的支架(41),所述支架(41)上端设有牵引电机(42),所述牵引电机(42)的输出轴设有牵引轴(43),所述牵引轴(43)缠设有牵引线(44),所述牵引线(44)远离牵引轴(43)的一端与安装管(11)可拆卸连接。

5.根据权利要求4所述的一种阻燃窗帘,其特征在于:所述安装管(11)靠近架设板(25)的一端设有连接环(45),所述牵引线(44)靠近连接环(45)的一端设有与挂环相适配的挂钩(5)。

6.根据权利要求5所述的一种阻燃窗帘,其特征在于:所述挂钩(5)包括与牵引线(44)相连的钩体(51)和与挂环相配合的勾爪(52),所述钩体(51)下端设有封闭机构(53),所述封闭机构(53)包括转动管(54),所述转动管(54)上端与钩体(51)转动连接,所述转动管(54)下端与勾爪(52)的上端螺纹连接。

7.根据权利要求1所述的一种阻燃窗帘,其特征在于:所述窗帘布(1)远离墙体的端部设有阻燃布(6),所述阻燃布(6)与窗帘布(1)之间均匀设有若干魔术贴(66),所述魔术贴(66)包括毛面(67)和勾面(68),所述毛面(67)与窗帘布(1)固定连接,所述勾面(68)与阻燃布(6)固定连接。

8.根据权利要求7所述的一种阻燃窗帘,其特征在于:所述阻燃布(6)下端设有若干连接布(7),所述连接布(7)远离阻燃布(6)的一端设有压块(8)。
