专利号: 202022500050X
申请人: 济南瑞工机电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

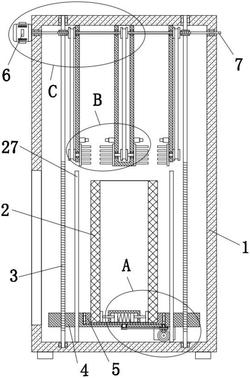

1.一种滤芯清洗机,包括箱体(1)和滤芯本体(2),其特征在于,所述箱体(1)顶部内壁和底部内壁上转动安装有两个螺纹杆(3),两个螺纹杆(3)外侧螺纹套接有同一个升降台(4),升降台(4)顶部开设有圆形槽,圆形槽内转动安装有放置槽(5),所述滤芯本体(2)放置在放置槽(5)内,箱体(1)两侧内壁上转动安装有同一个蜗杆(7),两个螺纹杆(3)上均固定安装有蜗轮(8),两个蜗轮(8)均与蜗杆(7)相啮合,箱体(1)顶部内壁上固定安装有框体(9)和两个竖板(10),两个竖板(10)一侧底部和框体(9)两侧底部均固定安装有喷水头(15),竖板(10)一侧底部开设有横向孔,横向孔内转动安装有横轴(11),所述框体(9)两侧内壁上转动安装有同一个连接轴(12),连接轴(12)两端和两个横轴(11)一端均固定安装有清洁盘(13)的一侧,清洁盘(13)的另一侧固定安装有清洁刷,两个横轴(11)另一端和连接轴(12)上均固定安装有第一带轮(14),所述蜗杆(7)上固定安装有三个第一带轮(14),位于同一侧竖直平面上的两个第一带轮(14)上传动安装有同一个第一皮带,所述升降台(4)底部固定安装有连接板(17)并转动安装有竖轴(18),所述放置槽(5)底部固定安装有转轴(16),转轴(16)和竖轴(18)上均固定安装有第二带轮(19),两个第二带轮(19)上传动安装有同一第二带轮,所述连接板(17)前侧转动安装有传动齿轮(20),所述箱体(1)底部内壁上固定连接有齿条(22)的一端,传动齿轮(20)与齿条(22)相啮合,竖轴(18)底端和传动齿轮(20)前侧均固定安装有锥齿轮(21),两个锥齿轮(21)相啮合。

2.根据权利要求1所述的一种滤芯清洗机,其特征在于,所述放置槽(5)底部内壁上固定安装有底框(23),底框(23)内滑动安装有两个滑板(24),两个滑板(24)相互靠近的一侧固定连接有同一个压缩弹簧(25),两个滑板(24)的另一侧均固定连接有连接杆的一端,两个连接杆的另一端均固定安装有抵接板(26),两个抵接板(26)分别与滤芯本体(2)两侧内壁活动抵接。

3.根据权利要求1所述的一种滤芯清洗机,其特征在于,所述箱体(1)一侧顶部固定安装有电机(6),蜗杆(7)一端与电机(6)输出轴固定连接。

4.根据权利要求1所述的一种滤芯清洗机,其特征在于,所述框体(9)两侧顶部和竖板(10)一侧顶部均开设有安装孔,所述蜗杆(7)转动安装有四个安装孔内。

5.根据权利要求1所述的一种滤芯清洗机,其特征在于,两个螺纹杆(3)的螺纹旋向相同,且螺距相等。

6.根据权利要求1所述的一种滤芯清洗机,其特征在于,所述箱体(1)底部内壁上固定连接有导向杆(27),所述升降台(4)滑动套接在导向杆(27)外侧。
