专利号: 2020224619315
申请人: 重庆市海龙模具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

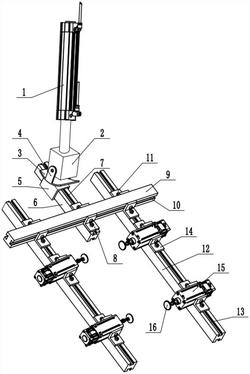

1.注塑机高效夹爪,其特征在于:包括竖直伸缩机构,所述竖直伸缩机构的自由端铰接有支撑机构,所述支撑机构的侧壁固定连接有若干组相互对称的第二伸缩气缸,所述第二伸缩气缸的自由端固定连接有真空吸盘。

2.根据权利要求1所述的注塑机高效夹爪,其特征在于:所述支撑机构包括承载件,所述承载件的底端固定连接有支撑座,所述支撑座内滑动连接有第一承载杆。

3.根据权利要求2所述的注塑机高效夹爪,其特征在于:所述承载件包括弧形板,所述弧形板的顶面固定连接有用于同所述竖直伸缩机构铰接的挂耳。

4.根据权利要求3所述的注塑机高效夹爪,其特征在于:所述支撑座为长方体结构的滑筒,所述滑筒固定连接于所述弧形板的底部,所述第一承载杆滑动连接于所述滑筒内。

5.根据权利要求4所述的注塑机高效夹爪,其特征在于:所述第一承载杆的侧壁开有滑道,所述滑道上滑动连接有第二承载杆。

6.根据权利要求5所述的注塑机高效夹爪,其特征在于:所述第二承载杆的侧壁开有滑槽,所述滑槽的轴向两侧分别滑动连接有第三承载杆。

7.根据权利要求6所述的注塑机高效夹爪,其特征在于:所述第三承载杆的侧壁开有滑腔,所述滑腔上滑动连接有所述第二伸缩气缸。

8.根据权利要求7所述的注塑机高效夹爪,其特征在于:所述第一承载杆、第二承载杆及第三承载杆上滑动连接有若干用于紧固相邻连接体的定位件。

9.根据权利要求8所述的注塑机高效夹爪,其特征在于:所述定位件包括L形结构的板件,所述板件两端的侧壁开有螺纹孔,所述板件拐角处固定连接有加强筋。

10.根据权利要求1所述的注塑机高效夹爪,其特征在于:所述竖直伸缩机构为第一伸缩气缸。
