专利号: 2020223945707
申请人: 大连展博农膜有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

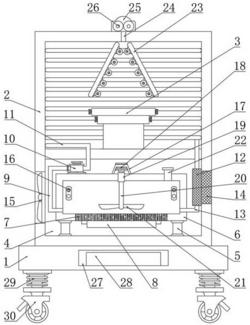

1.一种用于自动吹塑机组的降温装置,包括固定台(1),其特征在于:所述固定台(1)的上表面固定连接有箱体(2),所述箱体(2)的内部设置有吹膜机本体(3),所述箱体(2)的内部开设有制冷仓(4),所述制冷仓(4)的内部固定连接有支撑柱(5),所述支撑柱(5)的顶端固定连接有储水箱(6),所述储水箱(6)的下表面嵌设有导温板(7),所述导温板(7)的下表面固定连接有半导体制冷器(8),所述储水箱(6)的侧面固定连接有第一连接管(9),所述储水箱(6)的上表面固定连接有循环泵(10),所述第一连接管(9)的另一端固定连接在循环泵(10)的侧面,所述循环泵(10)的另一侧固定连接有导温盘管(11),所述导温盘管(11)搭接在箱体(2)的内壁,所述制冷仓(4)的内壁固定连接有湿帘(12),所述导温盘管(11)的另一端固定连接在湿帘(12)的顶端,所述制冷仓(4)的侧面嵌设有进风口(14),所述进风口(14)设置在湿帘(12)的侧面,所述湿帘(12)的底端固定连接有第二连接管(13),所述第二连接管(13)的另一端固定连接在储水箱(6)的侧面,所述制冷仓(4)的另一侧嵌设有排风扇(15),所述储水箱(6)的内壁固定连接有温度传感器(16),所述箱体(2)的内壁固定连接有人字板(23)。

2.根据权利要求1所述的一种用于自动吹塑机组的降温装置,其特征在于:所述储水箱(6)的上表面固定连接有固定架(17),所述固定架(17)的内部固定连接有伺服电机(18),所述储水箱(6)的表面穿设有轴承(19),所述伺服电机(18)的输出轴穿设在轴承(19)的内部,所述伺服电机(18)的输出轴固定连接有转轴(20),所述转轴(20)的表面固定连接有搅拌叶(21),所述储水箱(6)的上表面固定连接有注水口(22)。

3.根据权利要求1所述的一种用于自动吹塑机组的降温装置,其特征在于:所述箱体(2)的上表面固定连接有支撑板(25),所述支撑板(25)的内部设置有传送辊(26),所述传送辊(26)共有两个,且对称排列在支撑板(25)的内部,所述箱体(2)的表面开设有限位槽(24),所述限位槽(24)设置在传送辊(26)的正下方。

4.根据权利要求1所述的一种用于自动吹塑机组的降温装置,其特征在于:所述箱体(2)通过合页活动连接有箱门(32),所述箱门(32)的表面固定连接有第一锁扣(33),所述第一锁扣(33)的另一端固定连接在箱体(2)的表面,所述箱体(2)通过还有活动连接有仓门(34),所述仓门(34)的表面固定连接有第二锁扣(35),所述第二锁扣(35)的另一端固定连接在箱体(2)的表面。

5.根据权利要求1所述的一种用于自动吹塑机组的降温装置,其特征在于:所述固定台(1)的内部开设有储能仓(27),所述储能仓(27)的内部固定连接有蓄电池(28),所述箱体(2)的表面固定连接有控制开关(31),所述控制开关(31)的内部设置有微处理器,所述微处理器的内部设置有数据管理模块、数据存储模块和数据传输模块。

6.根据权利要求1所述的一种用于自动吹塑机组的降温装置,其特征在于:所述固定台(1)的下表面固定连接有减震器(29),所述减震器(29)共有四个,且呈矩形排列在固定台(1)的下表面,所述减震器(29)的底端固定连接有万向轮(30),所述万向轮(30)的侧面设置有刹车片。
