专利号: 2020223945232
申请人: 吴应俊
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

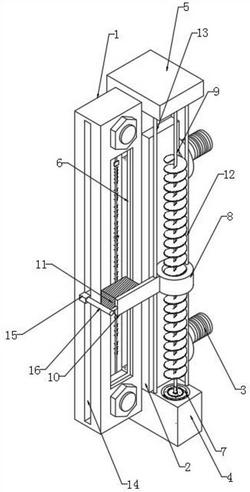

1.一种车辆油箱用液位计,包括液位计本体(1),其特征在于:所述液位计本体(1)的一侧固定连接有遮污板(2),所述遮污板(2)的一侧固定连接有两个空心连接杆(3),所述液位计本体(1)的两个检测端均穿过遮污板(2),且延伸至空心连接杆(3)的内部,两个空心连接杆(3)的外侧均刻设有螺纹,所述遮污板(2)的底端固定连接有第一隔板(4),所述第一隔板(4)的内部固定安装有减速电机(7),所述减速电机(7)的输出端穿过第一隔板(4)的内壁,且固定连接有螺杆(9),所述遮污板(2)的顶端固定连接有第二隔板(5),所述螺杆(9)的一端与第二隔板(5)穿插连接,所述螺杆(9)的中间套设有连接滑板(8),所述连接滑板(8)的移出固定连接有连接斜板(10),所述连接斜板(10)的背面固定连接有清洁板(11),所述清洁板(11)的外侧固定套设有吸油棉,所述液位计本体(1)正面的中心处固定连接有可视透明板(6)。

2.根据权利要求1所述的一种车辆油箱用液位计,其特征在于:所述清洁板(11)与可视透明板(6)相接触,所述第一隔板(4)和第二隔板(5)之间分别固定连接有第一限位杆(12)和第二限位杆(13)。

3.根据权利要求2所述的一种车辆油箱用液位计,其特征在于:所述第一限位杆(12)与连接滑板(8)穿插连接,所述第二限位杆(13)与连接斜板(10)穿插连接。

4.根据权利要求1所述的一种车辆油箱用液位计,其特征在于:所述液位计本体(1)的另一侧开设有固定滑槽(14),所述固定滑槽(14)的内部穿插连接有滑块(15)。

5.根据权利要求4所述的一种车辆油箱用液位计,其特征在于:所述滑块(15)的一侧固定连接有第三限位杆(16),所述第三限位杆(16)与连接斜板(10)固定连接。

6.根据权利要求1所述的一种车辆油箱用液位计,其特征在于:所述减速电机(7)通过外接开关与外接电源电性连接。
