专利号: 2020223472756
申请人: 陈锦城
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

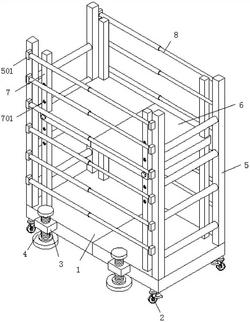

1.一种建筑机械专用简易支撑架,包括固定底板(1)和支撑板(6),其特征在于:所述固定底板(1)由第一固定模块(101)和第二固定模块(102)之间组合构成,其中第一固定模块(101)的一端固定设置有多根第一固定杆(103),所述第二固定模块(102)的一端开设与第一固定杆(103)相插合的安装槽,所述第一固定杆(103)上开设多个第一通孔(104),在第二固定模块(102)上对应的安装槽处开设一个第一通孔(104),且重合处采用螺栓固定,所述支撑板(6)由第一支撑模块(601)和第二支撑模块(602)之间组合构成,所述第一支撑模块(601)的一端固定设置有多根第二固定杆(603),且多根第二固定杆(603)的一端可插入第二支撑模块(602)上开设的安装槽中,所述第二固定杆(603)上开设的第二通孔(604)可与第二支撑模块(602)之间通过螺栓固定。

2.根据权利要求1所述的一种建筑机械专用简易支撑架,其特征在于:在所述第一固定模块(101)和第二固定模块(102)的底部均固定设置有万向轮(2)。

3.根据权利要求1所述的一种建筑机械专用简易支撑架,其特征在于:所述固定底板(1)的两侧均固定设置有定位块(3),其定位块(3)上开设的螺孔与螺杆之间螺接,螺杆的底端固定设置有限位块(4)。

4.根据权利要求1所述的一种建筑机械专用简易支撑架,其特征在于:在所述第一固定模块(101)和第二固定模块(102)的顶部均焊接有相对而设的爬梯(5),其中爬梯(5)上固定设置有固定块(501),所述固定块(501)之间固定安装有伸缩管(8)。

5.根据权利要求1所述的一种建筑机械专用简易支撑架,其特征在于:所述第一固定模块(101)和第二固定模块(102)的顶部均固定设置有两根支撑柱(7),其支撑柱(7)的顶端分别穿过第一支撑模块(601)和第二支撑模块(602)上开设的定位孔(605)。

6.根据权利要求5所述的一种建筑机械专用简易支撑架,其特征在于:所述支撑柱(7)上开设多个第二螺孔(701),在第一支撑模块(601)和第二支撑模块(602)上开设与定位孔(605)相连通的第一螺孔(606),其中第一螺孔(606)与第二螺孔(701)的重合处采用螺栓固定。
