专利号: 2020223232678
申请人: 深圳市超越光通科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 光学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

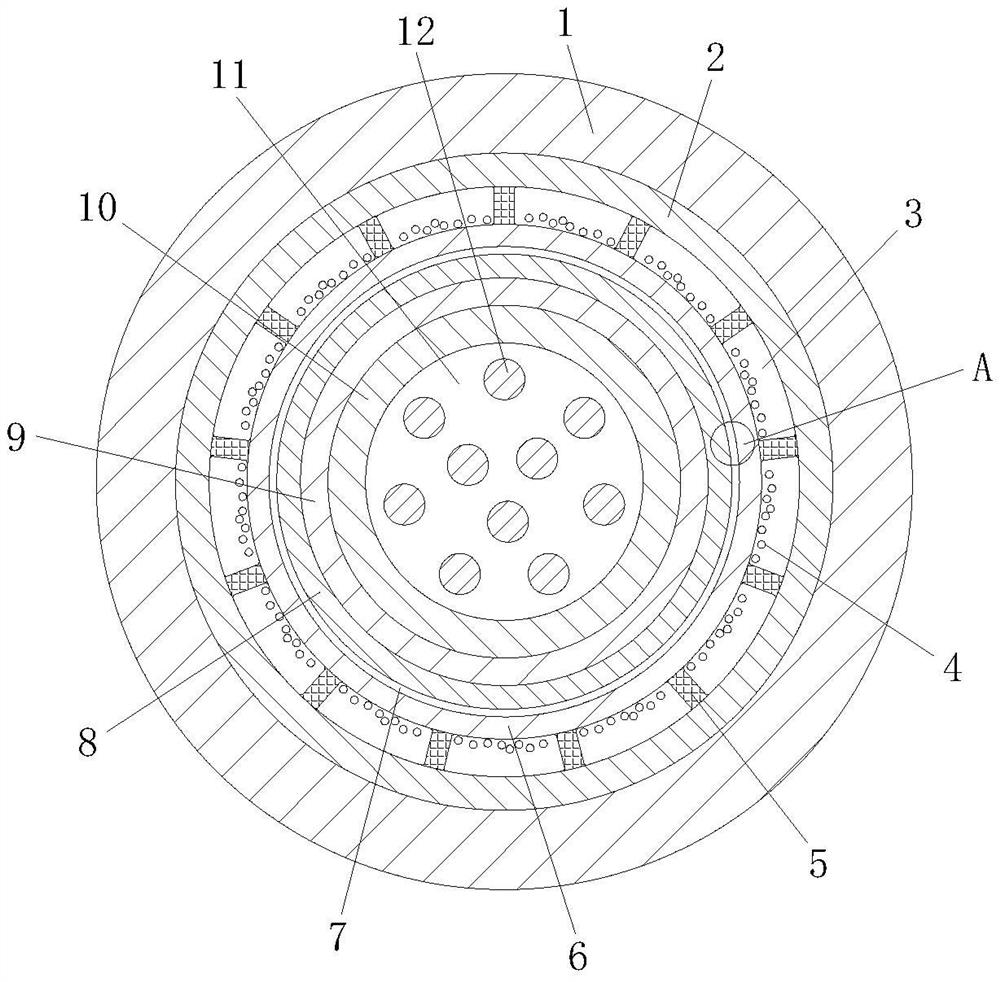

1.一种耐高温光缆,包括保护光纤管(12)的外护套(1),其特征在于,外护套(1)内侧至光纤管(12)依次相连套有第一胶套(2)、第二胶套(6)、耐腐蚀层(8)、导热层(9)、内护套(10)以及第一胶套(2)与第二胶套(6)之间设置的耐温机构,光纤管(12)位于内护套(10)内,内护套(10)内光纤管(12)之外位置塞有填充绳(11)。

2.根据权利要求1所述的一种耐高温光缆,其特征在于,所述耐温机构包括第一胶套(2)与第二胶套(6)之间通过支撑隔条(5)均匀分隔的隔腔(3),隔腔(3)内放置有二元盐(4)。

3.根据权利要求2所述的一种耐高温光缆,其特征在于,所述耐腐蚀层(8)上外侧均匀一体成型有凸台(13),凸台(13)伸至第二胶套(6)内,凸台(13)内预留有导热通道(15),耐腐蚀层(8)上对应凸台(13)位置预设有与导热通道(15)相连通的预留腔(14)。

4.根据权利要求3所述的一种耐高温光缆,其特征在于,所述耐腐蚀层(8)与凸台(13)上外侧除凸台(13)口部位置外铺设有铝膜(7),铝膜(7)为单面铝膜,且铝膜一面向外。

5.根据权利要求4所述的一种耐高温光缆,其特征在于,所述耐腐蚀层(8)为聚四氟乙烯套管,导热层(9)为导热脂层。

6.根据权利要求1~5任一所述的一种耐高温光缆,其特征在于,所述填充绳(11)每根由四根绳条相绞形成。
