专利号: 2020223013609
申请人: 苏州腾达彩印包装有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

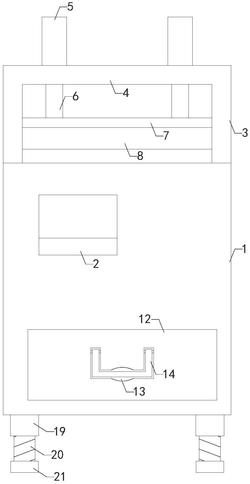

1.一种印刷制品整体切割裁剪装置,其特征在于,包括箱体(1)、控制面板(2)、盒子(3)、顶板(4)、两组第一气缸(5)、两组第一推杆(6)、推板(7)、切割刀(8)、第二气缸(9)、第二推杆(10)和限位板(11),控制面板(2)安装在箱体(1)前端,盒子(3)安装在箱体(1)顶端,顶板(4)安装在盒子(3)顶端,两组第一气缸(5)安装在顶板(4)顶端,两组第一推杆(6)顶端穿过顶板(4)与两组第一气缸(5)输出端连接,两组第一推杆(6)与顶板(4)可滑动连接,推板(7)安装在两组第一推杆(6)底端,切割刀(8)安装在推板(7)底端,第二气缸(9)安装在箱体(1)顶端,第二推杆(10)后端与第二气缸(9)输出端连接,限位板(11)安装在第二推杆(10)前端,控制面板(2)与两组第一气缸(5)和第二气缸(9)电连接。

2.如权利要求1所述的印刷制品整体切割裁剪装置,其特征在于,还包括把手(14),箱体(1)前端设置有收纳箱(12),收纳箱(12)与箱体(1)可滑动连接,收纳箱(12)前端设置有把手槽(13),把手(14)可转动安装在把手槽(13)上。

3.如权利要求1所述的印刷制品整体切割裁剪装置,其特征在于,盒子(3)内部左侧和右侧均设置有滑槽(15),推板(7)在两组滑槽(15)内滑动。

4.如权利要求1所述的印刷制品整体切割裁剪装置,其特征在于,箱体(1)顶端设置有切割槽(16),切割槽(16)与切割刀(8)位置对应。

5.如权利要求4所述的印刷制品整体切割裁剪装置,其特征在于,还包括检修门(17)和两组合页(18),盒子(3)后端设置有开口,检修门(17)通过两组合页(18)安装在开口处。

6.如权利要求5所述的印刷制品整体切割裁剪装置,其特征在于,还包括四组支腿(19)、四组螺杆(20)和四组垫脚(21),四组支腿(19)分别安装在箱体(1)底端左前侧、右前侧、左后侧和右后侧,四组支腿(19)底端均设置有螺纹孔,四组螺杆(20)分别可转动安装在四组垫脚(21)上,并且四组螺杆(20)与四组支腿(19)螺装连接。

7.如权利要求1所述的印刷制品整体切割裁剪装置,其特征在于,箱体(1)右端设置有散热网(22)。

8.如权利要求7所述的印刷制品整体切割裁剪装置,其特征在于,还包括刻度尺(23),刻度尺(23)安装在箱体(1)顶端。
