专利号: 202022197802X
申请人: 合肥天太科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

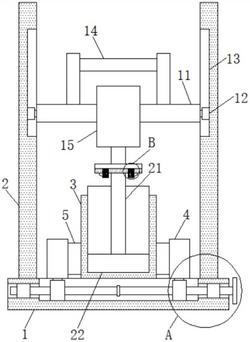

1.一种化学实验用烧杯清洗装置,包括底座(1)和放置在底座(1)上的烧杯本体(3),其特征在于,所述底座(1)上对称固定安装有两个固定架(2),两个所述固定架(2)之间共同活动安装有活动架(11),所述活动架(11)上固定安装有把手(14),所述活动架(11)上固定安装有电机(15),所述电机(15)的输出轴上安装有转动杆(21),所述转动杆(21)上固定设有海绵(22),所述转动杆(21)和输出轴之间安装有卡紧装置,所述底座(1)上对称活动安装有两个夹板(4),两个所述夹板(4)和底座(1)之间安装有夹紧装置。

2.根据权利要求1所述的一种化学实验用烧杯清洗装置,其特征在于,所述夹紧装置包括夹板(4)上固定安装的第一滑杆(6),所述底座(1)上开设有第一滑槽(7),所述第一滑杆(6)和第一滑槽(7)之间滑动安装,两个所述夹板(4)相靠近一侧外壁上均固定安装有软垫(5),所述底座(1)上对称开设有两个安装孔(8),两个所述安装孔(8)均与第一滑槽(7)相连通,两个所述安装孔(8)之间共同活动安装有双向螺纹杆(10),所述双向螺纹杆(10)上等距离设有两段方向相反的螺纹,两个所述第一滑杆(6)上放分别开设有两个螺纹孔,且两个螺纹孔的方向相反,两个所述螺纹孔分别与双向螺纹杆(10)螺纹安装。

3.根据权利要求2所述的一种化学实验用烧杯清洗装置,其特征在于,两个所述安装孔(8)中均固定安装有轴承(9),所述双向螺纹杆(10)固定安装在两个轴承(9)的内环上。

4.根据权利要求1所述的一种化学实验用烧杯清洗装置,其特征在于,所述活动架(11)两侧外壁上对称固定安装有两个第二滑杆(12),两个所述固定架(2)相靠近一侧外壁上对称开设有两个第二滑槽(13),所述第二滑杆(12)和第二滑槽(13)之间滑动安装。

5.根据权利要求1所述的一种化学实验用烧杯清洗装置,其特征在于,所述卡紧装置包括输出轴上固定安装的第一连接板(16),所述转动杆(21)上固定安装有第二连接板(17),所述第一连接板(16)上对称固定安装有两个插杆(18),所述第二连接板(17)上对称开设有两个插孔,所述插杆(18)和插孔之间相互配合。

6.根据权利要求5所述的一种化学实验用烧杯清洗装置,其特征在于,两个所述插杆(18)相远离一侧外壁上对称开设有两个限位槽,两个所述限位槽相靠近一侧内壁上均固定安装有弹簧(19),两个所述弹簧(19)相远离一端均固定安装有限位块(20)。
